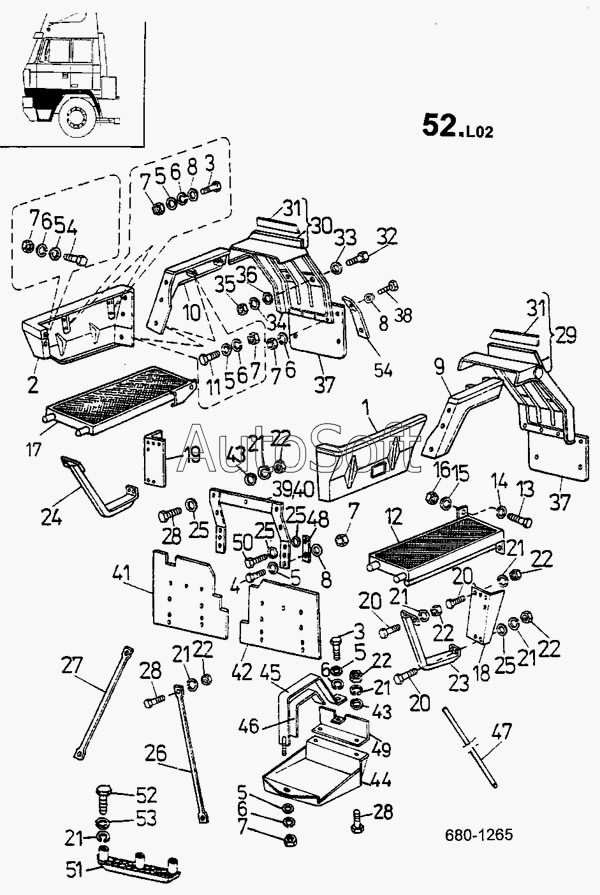

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Крылья, кожухи защитные (680)
42
29
30
31
32
33
34
35
36
37
38
39
40
41
28
43
44
45
46
47
48
49
50
51
52
53
54
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Кожух боковой левый | |
| 2 | 2***} | Кожух боковой правый | |
| 3 | 3***} | Болт ISО 4017 М6Х20-5.8-А4G | |
| 4 | 3***} | Болт ISО 4017 М6Х16-5.8-А4G | |
| 5 | 3***} | Шайба 6.4 СSN 02 1702.15 | |
| 6 | Ш***2 | Шайба пружинная 6 СSN 02 | |
| 7 | 3***} | Гайка ISО 4032 М6-5-А2G | |
| 8 | 3***} | Шайба 6.6 СSN 02 1727.15 | |
| 9 | 2***} | Крыло. левая часть | |
| 10 | 2***} | Крыло. правая часть | |
| 11 | 3***} | Болт ISО 4017 М6Х16-5.6-А4G | |
| 12 | 2***} | Подножка верхняя левая | |
| 13 | 3***} | Болт ISО 4017 М12Х30-5.6-А5G | |
| 14 | 3***} | Шайба 13 СSN 02 1702.15 | |
| 15 | Ш***2 | Шайба пружинная 12 СSN 02 | |
| 16 | 3***} | Гайка ISО 4032 М12-5-А3G | |
| 17 | 2***} | Подножка верхняя правая | |
| 18 | 2***} | Кожух боковой левый | |
| 19 | 2***} | Кожух боковой правый | |
| 20 | 3***} | Болт ISО 4017 М8Х16-5.6-А4G | |
| 21 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 22 | 3***} | Гайка ISО 4032 М8-5-А2G | |
| 23 | 2***} | Подножка левая | |
| 24 | 2***} | Подножка правая | |
| 25 | 3***} | Шайба 9 СSN 02 1727.15 | |
| 26 | 2***} | Опора подножки левая | |
| 27 | 2***} | Опора подножки правая | |
| 28 | 3***} | Болт ISО 4017 М8Х20-5.6-А4G | |
| 29 | 2***} | Крыло заднее. левая часть | |
| 30 | 2***} | Часть крыла задняя правая | |
| 31 | 2***} | Прокладка | |
| 32 | 3***} | Болт ISО 4017 М10Х30-5.6-А5G | |
| 33 | 3***} | Шайба 10.5 СSN 02 1702.15 | |
| 34 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 35 | 3***} | Гайка ISО 4032 М10-5-А3G | |
| 36 | 3***} | Шайба 11 СSN 02 1727.15 | |
| 37 | 2***} | Брызговик | |
| 38 | 3***} | Болт ISО 4017 М6Х20-5.6-А4G | |
| 39 | 2***} | Рамка левая | |
| 40 | 2***} | Рамка правая | |
| 41 | 2***} | Фартук правый | |
| 42 | 2***} | Фартук | |
| 43 | 3***} | Шайба 8.4 СSN 02 1702.15 | |
| 44 | 2***} | Держатель | |
| 45 | 2***} | Лента крепления | |
| 46 | 2***} | Уплотнитель | |
| 47 | 2***} | Шланг | |
| 48 | 2***} | Держатель грязеуловителя | |
| 49 | 2***} | Кронштейн | |
| 50 | 3***} | Болт ISО 4017 М8Х40-5.6-А4G | |
| 51 | 2***} | Подножка | |
| 52 | 3***} | Болт ISО 4017 М8Х25-5.8-А4G | |
| 53 | 3***} | Шайба 8.4 СSN 02 1726.15 | |
| 54 | 2***} | Держатель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
