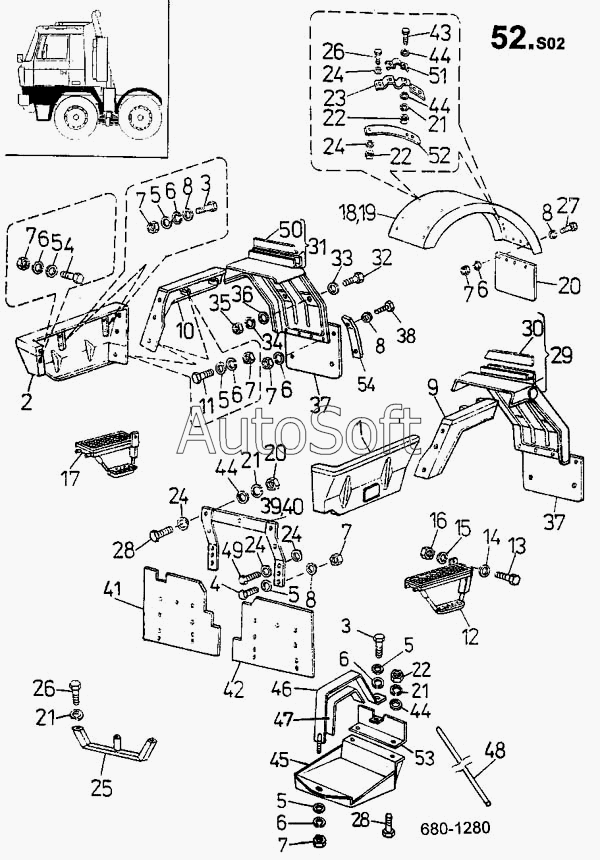

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Крылья, кожухи защитные (680)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Кожух боковой левый | |
| 2 | 2***} | Кожух боковой правый | |
| 3 | 3***} | Болт ISО 4017 М6Х20-5.8-А4G | |
| 4 | 3***} | Болт ISО 4017 М6Х16-5.8-А4G | |
| 5 | 3***} | Шайба 6.4 СSN 02 1702.15 | |
| 6 | Ш***2 | Шайба пружинная 6 СSN 02 | |
| 7 | 3***} | Гайка ISО 4032 М6-5-А2G | |
| 8 | 3***} | Шайба 6.6 СSN 02 1727.15 | |
| 9 | 2***} | Крыло. левая часть | |
| 10 | 2***} | Крыло. правая часть | |
| 11 | 3***} | Болт ISО 4017 М6Х16-5.6-А4G | |
| 12 | 2***} | Подножка нижняя левая | |
| 13 | 3***} | Болт ISО 4017 М12Х30-5.6-А5G | |
| 14 | 3***} | Шайба 13 СSN 02 1702.15 | |
| 15 | Ш***2 | Шайба пружинная 12 СSN 02 | |
| 16 | 3***} | Гайка ISО 4032 М12-5-А3G | |
| 17 | 2***} | Подножка правая | |
| 18 | 2***} | Крыло правое | |
| 19 | 2***} | Крыло левое | |
| 20 | 2***} | Фартук | |
| 21 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 22 | 3***} | Гайка ISО 4032 М8-5-А2G | |
| 23 | 2***} | Держатель | |
| 24 | 3***} | Шайба 9 СSN 02 1727.15 | |
| 25 | 2***} | Подножка | |
| 26 | 3***} | Болт ISО 4017 М8Х25-5.8-А4G | |
| 27 | 3***} | Болт ISО 4017 М6Х25-5.8-А4G | |
| 28 | 3***} | Болт ISО 4017 М8Х20-5.6-А4G | |
| 29 | 2***} | Крыло заднее. левая часть | |
| 30 | 2***} | Прокладка 3 ММ | |
| 31 | 2***} | Часть крыла задняя правая | |
| 32 | 3***} | Болт ISО 4017 М10Х30-5.6-А5G | |
| 33 | 3***} | Шайба 10.5 СSN 02 1702.15 | |
| 34 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 35 | 3***} | Гайка ISО 4032 М10-5-А3G | |
| 36 | 3***} | Шайба 11 СSN 02 1727.15 | |
| 37 | 2***} | Брызговик | |
| 38 | 3***} | Болт ISО 4017 М6Х20-5.6-А4G | |
| 39 | 2***} | Рамка левая | |
| 40 | 2***} | Рамка правая | |
| 41 | 2***} | Фартук правый | |
| 42 | 2***} | Фартук | |
| 43 | 3***} | Болт ISО 4017 М8Х30-5.8-А4G | |
| 44 | 3***} | Шайба 8.4 СSN 02 1702.15 | |
| 45 | 2***} | Держатель | |
| 46 | 2***} | Лента крепления | |
| 47 | 2***} | Уплотнитель | |
| 48 | 2***} | Шланг | |
| 49 | 3***} | Болт ISО 4017 М8Х40-5.6-А4G | |
| 50 | 2***} | Прокладка 3 ММ | |
| 51 | 2***} | Хомут | |
| 52 | 2***} | Шайба | |
| 53 | 2***} | Кронштейн | |
| 54 | 2***} | Держатель |
