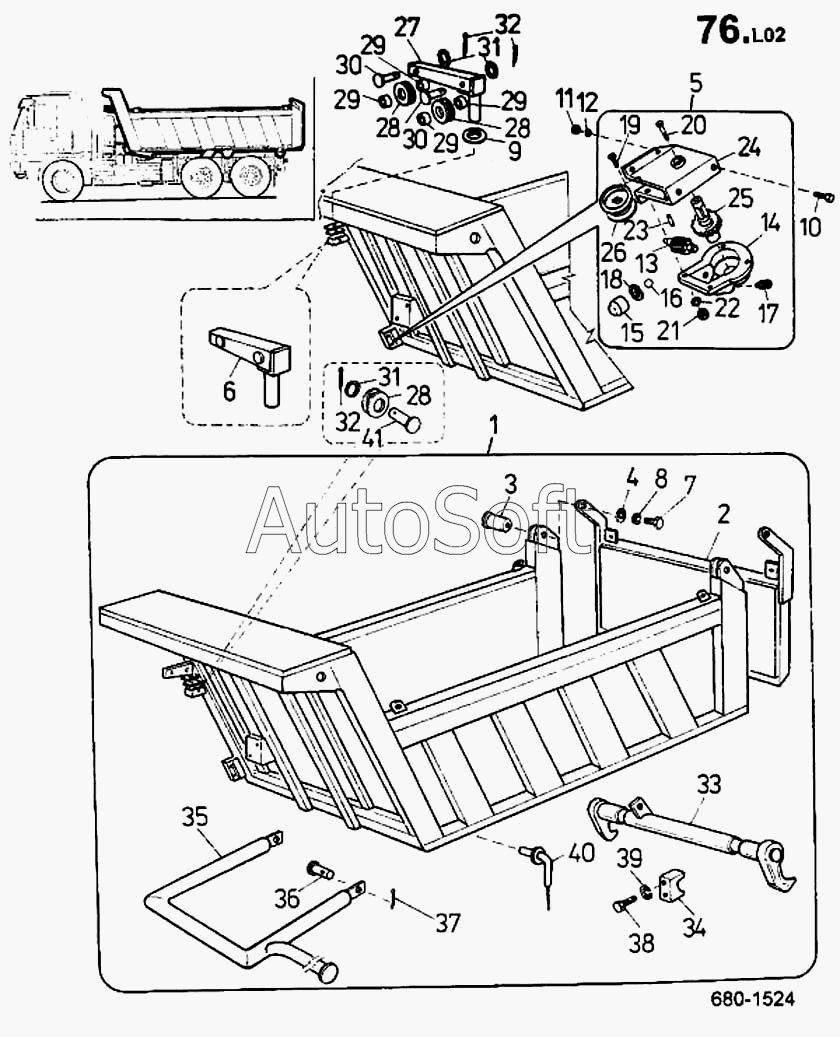

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Кузов (680)
32
22
23
24
25
26
27
28
29
30
31
21
33
34
35
36
37
38
39
40
41
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Кузов | |
| 2 | 2***} | Борт задний | |
| 3 | 2***} | Палец D45Х79 | |
| 4 | 2***} | Шайба | |
| 5 | 2***} | Подъемный механизм | |
| 6 | 2***} | Рычаг | |
| 7 | 3***} | Болт ISО 4017 М20Х50-8.8-А6G | |
| 8 | Ш***2 | Шайба пружинная 20 СSN 02 | |
| 9 | 3***} | Шайба 33 СSN 02 1702.15 | |
| 10 | 3***} | Болт ISО 4017 М10Х25-5.8-А5G | |
| 11 | 3***} | Гайка ISО 4032 М10-5-А3G | |
| 12 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 13 | 2***} | Червяк | |
| 14 | 2***} | Картер | |
| 15 | 2***} | Втулка | |
| 16 | 3***} | Шарик III 10 СSN 02 3680 | |
| 17 | Н***3 | Ниппель масленки М10Х1 СSN 23 | |
| 18 | К***2 | Кольцо стопорное 32 СSN 02 | |
| 19 | 3***} | Болт ISО 4017 М8Х20-5.8-А4G | |
| 20 | 3***} | Болт ISО 4014 М8Х30-5.8-А4G | |
| 21 | 3***} | Гайка ISО 4032 М8-5-А2G | |
| 22 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 23 | 3***} | Штифт 6Х28 СSN 02 2156 | |
| 24 | 2***} | Держатель | |
| 25 | 2***} | Вал | |
| 26 | 2***} | Барабан троса | |
| 27 | 2***} | Рычаг | |
| 28 | 2***} | Ролик | |
| 29 | 2***} | Распорка | |
| 30 | 3***} | Палец ISО 2341-В-20Х70Х63-SТ-FЕ/Z | |
| 31 | 3***} | Шайба 21 СSN 02 1702.15 | |
| 32 | 3***} | Шплинт 5Х32 СSN 02 1781.05 | |
| 33 | 2***} | Вал управления | |
| 34 | 2***} | Верхняя часть хомута | |
| 35 | 2***} | Опора | |
| 36 | П***О | Палец ISО | |
| 37 | 3***} | Шплинт 5Х32 СSN 02 1781.05 | |
| 38 | 3***} | Болт ISО 4014 М10Х45-5.8-А5G | |
| 39 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 40 | 2***} | Палец опори | |
| 41 | 3***} | Палец ISО 2341-В-20Х45Х38-SТ-FЕ/Z |
