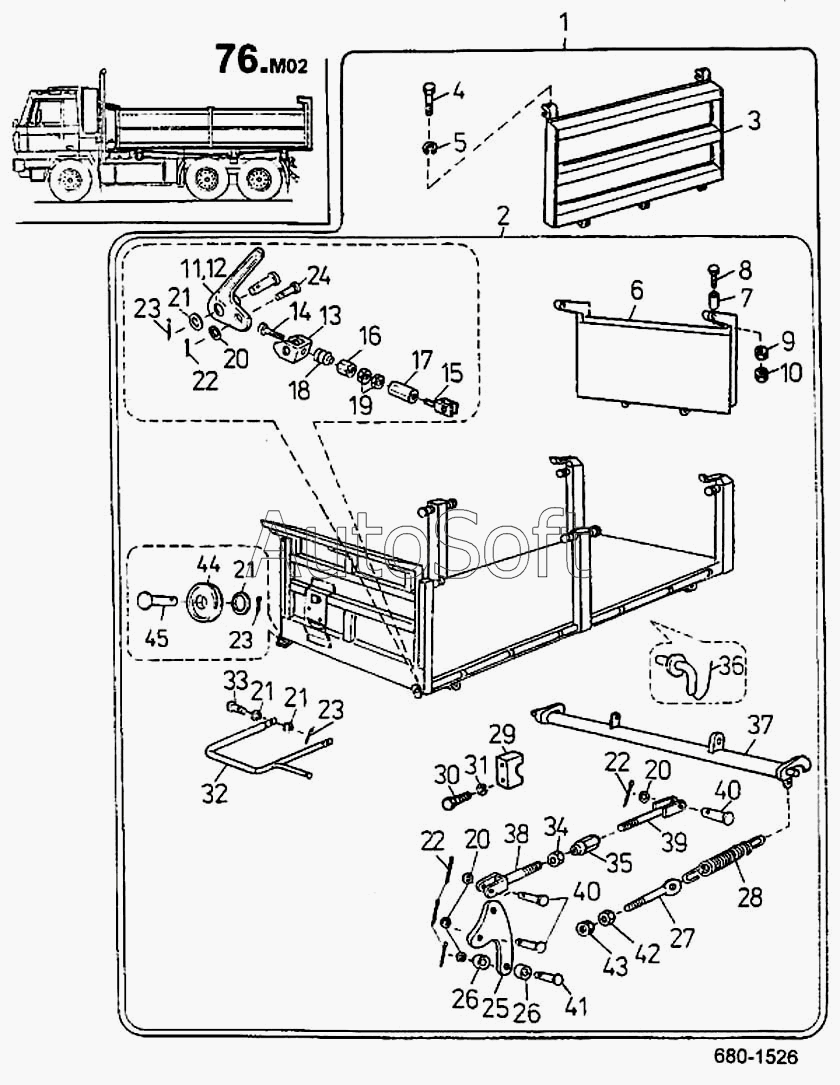

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Грузовая платформа (680)
35
24
25
26
27
28
29
30
31
32
33
34
23
36
37
38
39
40
41
42
43
44
45
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Платформа | |
| 2 | 2***} | Платформа | |
| 3 | 2***} | Боковой борт | |
| 4 | 3***} | Болт ISО 4014 М16Х75-8.8-А5G | |
| 5 | Ш***2 | Шайба пружинная 16 СSN 02 | |
| 6 | 2***} | Борт задний | |
| 7 | 2***} | Втулка | |
| 8 | 3***} | Болт ISО 8765 М18Х1.5Х90-5.8-А6G | |
| 9 | 3***} | Гайка ISО 8673 М18Х1.5-5-А4G | |
| 10 | 3***} | Гайка ISО 8675 М18Х1.5-04-А4G | |
| 11 | 2***} | Рычаг управления левый | |
| 12 | 2***} | Рычаг управления правый | |
| 13 | 2***} | Вилка | |
| 14 | 2***} | Палец | |
| 15 | 2***} | Тяга | |
| 16 | 2***} | Гайка | |
| 17 | 2***} | Гайка | |
| 18 | 2***} | Пружина | |
| 19 | 3***} | Гайка ISО 8675 М12Х1.5-04-А3G | |
| 20 | 3***} | Шайба 17 СSN 02 1702.15 | |
| 21 | 3***} | Шайба 21 СSN 02 1702.15 | |
| 22 | 3***} | Шплинт 4Х32 СSN 02 1781.05 | |
| 23 | 3***} | Шплинт 5Х32 СSN 02 1781.05 | |
| 24 | 3***} | Палец ISО 2341-В-16Х50Х45-SТ-FЕ/Z | |
| 25 | 2***} | Рычаг управления | |
| 26 | 2***} | Ролик | |
| 27 | 2***} | Болт установочный | |
| 28 | 2***} | Пружина | |
| 29 | 2***} | Верхняя часть хомута | |
| 30 | 3***} | Болт ISО 4014 М10Х45-5.8-А5G | |
| 31 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 32 | 2***} | Опора кабины | |
| 33 | П***О | Палец ISО | |
| 34 | 3***} | Гайка ISО 4032 М16-5-А3G | |
| 35 | Г***2 | Гайка для натяга М16 СSN 02 | |
| 36 | 2***} | Палец опори | |
| 37 | 2***} | Вал управления | |
| 38 | 2***} | Тяга управления | |
| 39 | 2***} | Тяга управления | |
| 40 | П***О | Палец ISО | |
| 41 | Ц***О | Цапфа ISО | |
| 42 | 3***} | Гайка ISО 4032 М12-5-А3G | |
| 43 | 3***} | Гайка ISО 4035 М12-04-А3G | |
| 44 | 2***} | Ролик | |
| 45 | 3***} | Палец ISО 2341-В-20Х45Х38-SТ-FЕ/Z |
