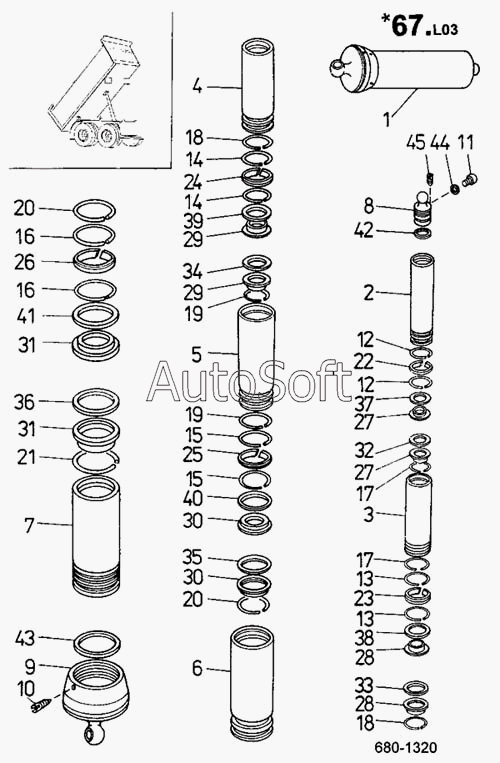

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Цилиндр телескопический (детали) (680)
34
23
24
25
26
27
28
29
30
31
32
33
22
35
36
37
38
39
40
41
42
43
44
45
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
16
17
18
18
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ц***G | Цилиндр телескопический G | |
| 2 | 9***} | Поршень D 100 | |
| 3 | 9***} | Поршень D 120 | |
| 4 | 9***} | Поршень D 140 | |
| 5 | 9***} | Поршень D 160 | |
| 6 | 9***} | Поршень D 185 | |
| 7 | 9***} | Цилиндр РН 1050 | |
| 8 | 9***} | Цапфа шаровая | |
| 9 | 9***} | Затвор АН 1313 | |
| 10 | В***N | Винт установочный М10Х16 СSN | |
| 11 | 9***} | Винт | |
| 12 | 9***} | Кольцо упорное D 100 | |
| 13 | 9***} | Кольцо упорное D 120 | |
| 14 | 9***} | Кольцо упорное D 140 | |
| 15 | 9***} | Кольцо упорное D 160 | |
| 16 | 9***} | Кольцо упорное D 185 | |
| 17 | 9***} | Фиксатор D 100 | |
| 18 | 9***} | Фиксатор D 120 | |
| 18 | 9***} | Фиксатор D 120 | |
| 19 | 9***} | Фиксатор D 140 | |
| 20 | 9***} | Фиксатор D 160 | |
| 20 | 9***} | Фиксатор D 160 | |
| 21 | 9***} | Фиксатор D 185 | |
| 22 | 9***} | Втулка D 100 | |
| 23 | 9***} | Втулка D 120 | |
| 24 | 9***} | Втулка D 140 | |
| 25 | 9***} | Втулка D 160 | |
| 26 | 9***} | Втулка D 185 | |
| 27 | 9***} | Втулка D 100 | |
| 28 | 9***} | Втулка D 120 | |
| 29 | 9***} | Втулка D 140 | |
| 30 | 9***} | Втулка D 160 | |
| 31 | 9***} | Втулка D 185 | |
| 32 | 9***} | Манжета 100Х110Х12 НАLLIТЕ | |
| 33 | 9***} | Манжета 120Х130Х12 НАLLIТЕ | |
| 34 | 9***} | Манжета 140Х150Х12 НАLLIТЕ | |
| 35 | 9***} | Манжета 160Х175Х12 НАLLIТЕ | |
| 36 | 9***} | Манжета 185Х200Х12 НАLLIТЕ | |
| 37 | К***8 | Кольцо маслосъемное 100Х110Х5/8 | |
| 38 | К***е | Кольцо маслосъемное | |
| 39 | К***8 | Кольцо маслосъемное 140Х150Х5/8 | |
| 40 | К***е | Кольцо маслосъемное | |
| 41 | К***8 | Кольцо маслосъемное 185Х195Х5/8 | |
| 42 | К***N | Кольцо уплотнительное 85Х75 СSN | |
| 43 | К***е | Кольцо уплотнительное | |
| 44 | К***N | Кольцо уплотнительное 6Х10 СSN | |
| 45 | В***2 | Винт установочный М6Х10 СSN 02 |
