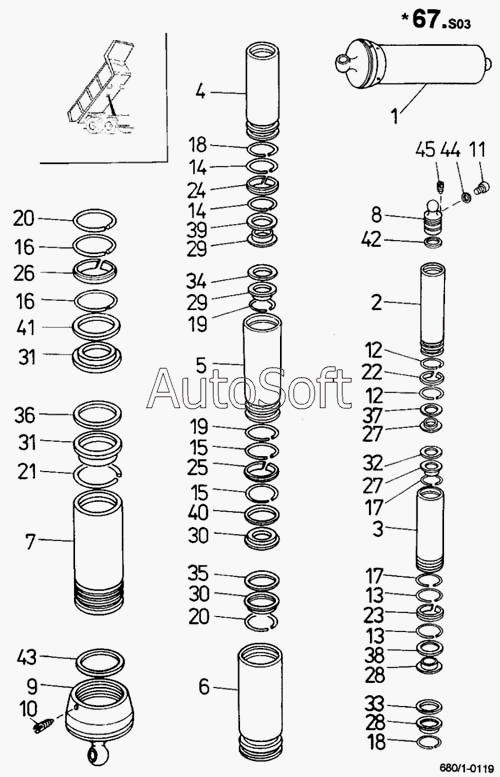

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Цилиндр телескопический (детали) (680/1)
34
23
24
25
26
27
28
29
30
31
32
33
22
35
36
37
38
39
40
41
42
43
44
45
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
16
17
18
18
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ц***G | Цилиндр телескопический G | |
| 2 | 9***} | Поршень D 100 | |
| 3 | 9***} | Поршень D 120 | |
| 4 | 9***} | Поршень D 140 | |
| 5 | 9***} | Поршень D 160 | |
| 6 | 9***} | Поршень D 185 | |
| 7 | 9***} | Цилиндр РН 1050 | |
| 8 | 9***} | Цапфа шаровая | |
| 9 | 9***} | Затвор АН 1313 | |
| 10 | В***N | Винт установочный М10Х16 СSN | |
| 11 | 9***} | Винт | |
| 12 | 9***} | Кольцо упорное D 100 | |
| 13 | 9***} | Кольцо упорное D 120 | |
| 14 | 9***} | Кольцо упорное D 140 | |
| 15 | 9***} | Кольцо упорное D 160 | |
| 16 | 9***} | Кольцо упорное D 185 | |
| 17 | 9***} | Фиксатор D 100 | |
| 18 | 9***} | Фиксатор D 120 | |
| 18 | 9***} | Фиксатор D 120 | |
| 19 | 9***} | Фиксатор D 140 | |
| 20 | 9***} | Фиксатор D 160 | |
| 20 | 9***} | Фиксатор D 160 | |
| 21 | 9***} | Фиксатор D 185 | |
| 22 | 9***} | Втулка D 100 | |
| 23 | 9***} | Втулка D 120 | |
| 24 | 9***} | Втулка D 140 | |
| 25 | 9***} | Втулка D 160 | |
| 26 | 9***} | Втулка D 185 | |
| 27 | 9***} | Втулка D 100 | |
| 28 | 9***} | Втулка D 120 | |
| 29 | 9***} | Втулка D 140 | |
| 30 | 9***} | Втулка D 160 | |
| 31 | 9***} | Втулка D 185 | |
| 32 | 9***} | Манжета 100Х110Х12 НАLLIТЕ | |
| 33 | 9***} | Манжета 120Х130Х12 НАLLIТЕ | |
| 34 | 9***} | Манжета 140Х150Х12 НАLLIТЕ | |
| 35 | 9***} | Манжета 160Х175Х12 НАLLIТЕ | |
| 36 | 9***} | Манжета 185Х200Х12 НАLLIТЕ | |
| 37 | К***8 | Кольцо маслосъемное 100Х110Х5/8 | |
| 38 | К***е | Кольцо маслосъемное | |
| 39 | К***8 | Кольцо маслосъемное 140Х150Х5/8 | |
| 40 | К***е | Кольцо маслосъемное | |
| 41 | К***8 | Кольцо маслосъемное 185Х195Х5/8 | |
| 42 | К***5 | Кольцо уплотнительное 85Х75 | |
| 43 | К***е | Кольцо уплотнительное | |
| 44 | К***0 | Кольцо уплотнительное 6Х10 | |
| 45 | В***2 | Винт установочный М6Х10 СSN 02 |
