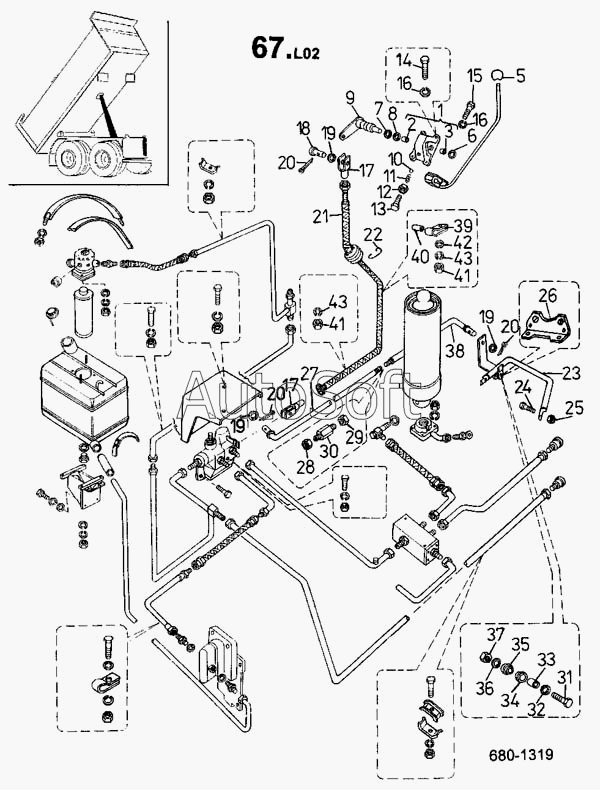

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Установка механизма опрокидывания кузова (680)
34
24
25
26
27
28
29
30
31
32
33
23
35
36
37
38
39
40
41
42
43
13
2
3
5
6
7
8
9
10
11
12
1
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Подшипник | |
| 2 | 3***} | Втулка РS 1515 КU | |
| 3 | 3***} | Втулка РS 2015 КU | |
| 5 | 3***} | Шар 40 СSN 02 5181.21 | |
| 6 | 3***} | Шайба 21 СSN 02 1702.15 | |
| 7 | 3***} | Шайба 15 СSN 02 1702.15 | |
| 8 | 3***} | Кольцо стопорное 15 СSN 02 2930 | |
| 9 | 2***} | Рычаг | |
| 10 | 3***} | Шарик II 3/8'' СSN 02 3680 | |
| 11 | 2***} | Пружина | |
| 12 | 3***} | Гайка ISО 8675 М16Х1.5-04-А3G | |
| 13 | 2***} | Болт | |
| 14 | 3***} | Болт ISО 4017 М8Х16-5.6-А4G | |
| 15 | 3***} | Болт ISО 4017 М8Х40-8.8-А4G | |
| 16 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 17 | 2***} | Вилка | |
| 18 | 3***} | Палец ISО 2341-В-10Х28Х24-SТ-FЕ/Z | |
| 19 | 3***} | Шайба 10.5 СSN 02 1702.15 | |
| 20 | 3***} | Шплинт 3.2Х20 СSN 02 1781.05 | |
| 21 | 4***} | Трос гибкий 230.002 LG=7550 | |
| 22 | 1***} | Проволока 1.6 СSN 42 6406 | |
| 23 | 2***} | Подкова выключения | |
| 24 | 3***} | Болт ISО 4017 М12Х50-8.8-А5G | |
| 25 | 3***} | Гайка ISО 4032 М12-5-А3G | |
| 26 | 2***} | Держатель подковы | |
| 27 | 2***} | Тяга | |
| 28 | 3***} | Гайка ISО 4032 М10-5-А3G | |
| 29 | 3***} | Гайка ISО 4032 М10L-5-А3G | |
| 30 | 3***} | Гайка М10 СSN 02 1683 | |
| 31 | 3***} | Болт ISО 4014 М10Х45-5.8-А5G | |
| 32 | 3***} | Шайба 11 СSN 02 1727.15 | |
| 33 | 2***} | Трубка распорная | |
| 34 | 2***} | Втулка | |
| 35 | 2***} | Втулка | |
| 36 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 37 | 3***} | Гайка ISО 4032 М10-5-А3G | |
| 38 | 2***} | Тяга | |
| 39 | 2***} | Скоба трубок | |
| 40 | 2***} | Шланг D15 СSN 34 6551 | |
| 41 | 3***} | Гайка ISО 4032 М6-5-А2G | |
| 42 | 3***} | Шайба 6.4 СSN 02 1726.15 | |
| 43 | Ш***2 | Шайба пружинная 6 СSN 02 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
