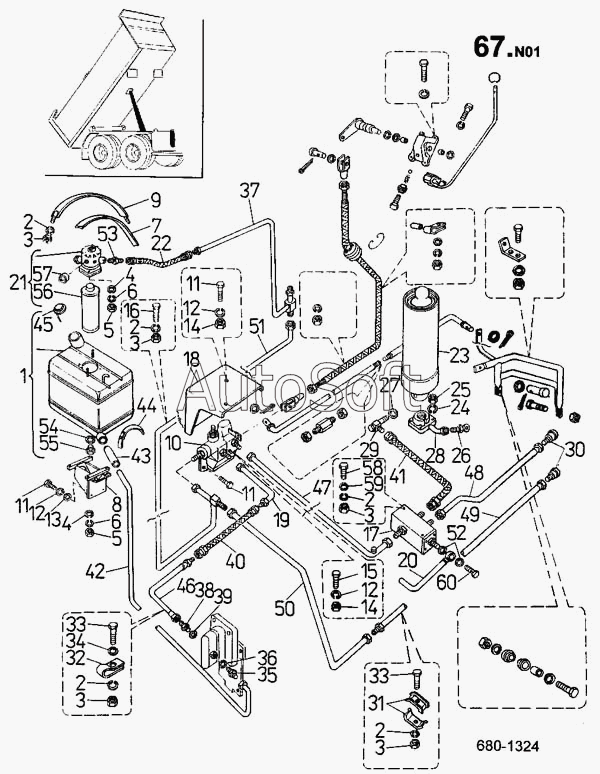

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Установка механизма опрокидывания кузова (680)
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Бак масляный | |
| 2 | 3***} | Шайба пружинная 8 СSN 02 1741.05 | |
| 2 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 3 | 3***} | Гайка ISО 4032 М8-5-А2G | |
| 4 | 3***} | Шайба 10.5 СSN 02 1702.15 | |
| 5 | 3***} | Гайка ISО 4032 М10-5-А3G | |
| 6 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 7 | 2***} | Уплотнитель | |
| 8 | 2***} | Держатель | |
| 9 | 2***} | Лента крепления | |
| 10 | 3***} | Распределитель 381838 | |
| 11 | 3***} | Болт ISО 4017 М12Х35-5.6-А5G | |
| 12 | Ш***2 | Шайба пружинная 12 СSN 02 | |
| 13 | 3***} | Шайба 13 СSN 02 1702.15 | |
| 14 | 3***} | Гайка ISО 4032 М12-5-А3G | |
| 15 | 3***} | Болт ISО 4017 М12Х20-5.6-А5G | |
| 16 | 2***} | Болт | |
| 17 | 3***} | Распределитель RНР 20-Е2 | |
| 18 | 2***} | Кронштейн распределителя | |
| 19 | 2***} | Трубопровод | |
| 20 | 2***} | Трубопровод | |
| 21 | Ф***Е | Фильтр RFМ-ВN/НС 165/3GZ ОЕ | |
| 22 | 4***} | Трубка ОLNН 25- DКL - DКL-200 | |
| 23 | Ц***G | Цилиндр телескопический G | |
| 24 | Ш***2 | Шайба пружинная 20 СSN 02 | |
| 25 | 3***} | Гайка ISО 4032 М20-5-А4G | |
| 26 | Н***3 | Ниппель масленки М10Х1 СSN 23 | |
| 27 | К***N | Кольцо уплотнительное 24Х30 СSN | |
| 28 | 2***} | Подшипник шаровой | |
| 29 | 2***} | Горловина | |
| 30 | М***я | Муфта быстродействующая | |
| 31 | 2***} | Держатель трубок | |
| 32 | 2***} | Скоба | |
| 33 | 3***} | Болт ISО 4014 М8Х40-5.8-А4G | |
| 34 | 3***} | Шайба 9 СSN 02 1727.15 | |
| 35 | 2***} | Горловина | |
| 36 | К***5 | Кольцо уплотнительное 48Х55 | |
| 37 | 2***} | Трубопровод | |
| 38 | 2***} | Горловина | |
| 39 | К***9 | Кольцо уплотнительное 33Х39 | |
| 40 | 4***} | Шланг 2К 20Х400 FL-13В М30Х2 | |
| 41 | 4***} | Шланг 2К 20Х560 13В-М30Х2 | |
| 42 | 2***} | Трубопровод | |
| 43 | 2***} | Шланг | |
| 44 | С***2 | Скоба NОRМА GВS50/20-W2 | |
| 45 | 2***} | Затвор горловины | |
| 46 | 2***} | Трубопровод | |
| 47 | 2***} | Трубопровод | |
| 48 | 2***} | Трубопровод | |
| 49 | 2***} | Трубопровод | |
| 50 | 2***} | Трубопровод | |
| 51 | 2***} | Трубопровод | |
| 52 | К***4 | Кольцо уплотнительное 10Х14 | |
| 53 | 2***} | Втулка фильтра | |
| 54 | К***N | Кольцо уплотнительное 30Х36 СSN | |
| 55 | 2***} | Винт запорный | |
| 56 | Ф***D | Фильтрационный элемент D | |
| 57 | 4***} | Манометр R.VМF 2Е.О | |
| 58 | 3***} | Болт ISО 4014 М8Х70-5.8-А4G | |
| 59 | 3***} | Шайба 8.4 СSN 02 1702.15 | |
| 60 | З***3 | Зажим РRО РRIРОJКU 4 СSN 13 |
