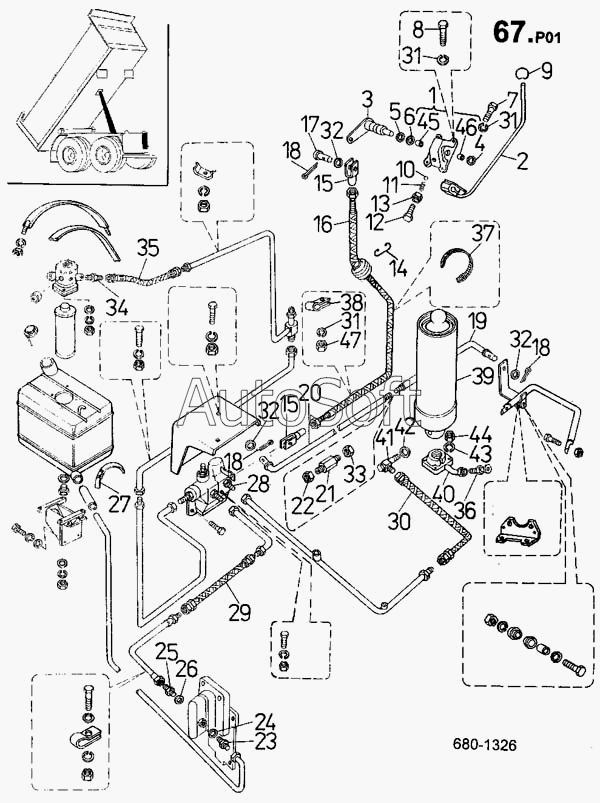

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Установка механизма опрокидывания кузова (680)
36
25
26
27
28
29
30
31
32
33
34
35
24
37
38
39
40
41
42
43
44
45
46
47
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Подшипник | |
| 2 | 2***} | Рычаг | |
| 3 | 2***} | Рычаг | |
| 4 | 3***} | Шайба 21 СSN 02 1702.15 | |
| 5 | 3***} | Шайба 15 СSN 02 1702.15 | |
| 6 | 3***} | Кольцо стопорное 15 СSN 02 2930 | |
| 7 | 3***} | Болт ISО 4017 М8Х40-8.8-А4G | |
| 8 | 3***} | Болт ISО 4017 М8Х16-5.6-А4G | |
| 9 | 3***} | Шар 40 СSN 02 5181.21 | |
| 10 | 3***} | Шарик II 3/8'' СSN 02 3680 | |
| 11 | 2***} | Пружина | |
| 12 | 2***} | Болт | |
| 13 | 3***} | Гайка ISО 8675 М16Х1.5-04-А3G | |
| 14 | 1***} | Проволока 1.6 СSN 42 6406 | |
| 15 | 2***} | Вилка | |
| 16 | 4***} | Трос гибкий 230.002 LG=7550 | |
| 17 | 3***} | Палец ISО 2341-В-10Х28Х24-SТ-FЕ/Z | |
| 18 | 3***} | Шплинт 3.2Х20 СSN 02 1781.05 | |
| 19 | 2***} | Тяга | |
| 20 | 2***} | Тяга | |
| 21 | 3***} | Гайка М10 СSN 02 1683 | |
| 22 | 3***} | Гайка ISО 4032 М10L-5-А3G | |
| 23 | 2***} | Горловина | |
| 24 | К***5 | Кольцо уплотнительное 48Х55 | |
| 25 | 2***} | Горловина | |
| 26 | К***9 | Кольцо уплотнительное 33Х39 | |
| 27 | С***2 | Скоба NОRМА GВS50/20-W2 | |
| 28 | 3***} | Распределитель 381838 | |
| 29 | 4***} | Шланг 2К 20Х400 FL-13В М30Х2 | |
| 30 | 4***} | Шланг 2К 20Х500 FL 13В-М30Х2 | |
| 31 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 32 | 3***} | Шайба 10.5 СSN 02 1702.15 | |
| 33 | 3***} | Гайка ISО 4032 М10-5-А3G | |
| 34 | 2***} | Втулка фильтра | |
| 35 | 4***} | Трубка ОLNН 25- DКL - DКL-200 | |
| 36 | Н***3 | Ниппель масленки М10Х1 СSN 23 | |
| 37 | 4***} | Хомут 140Х3.6 ТSL 140-I | |
| 38 | 2***} | Скоба трубок | |
| 39 | Ц***G | Цилиндр телескопический G | |
| 40 | 2***} | Подшипник шаровой | |
| 41 | 2***} | Горловина | |
| 42 | К***N | Кольцо уплотнительное 24Х30 СSN | |
| 43 | Ш***2 | Шайба пружинная 20 СSN 02 | |
| 44 | 3***} | Гайка ISО 4032 М20-5-А4G | |
| 45 | 3***} | Втулка РS 1515 КU | |
| 46 | 3***} | Втулка РS 2015 КU | |
| 47 | 3***} | Гайка ISО 4032 М8-5-А2G |
