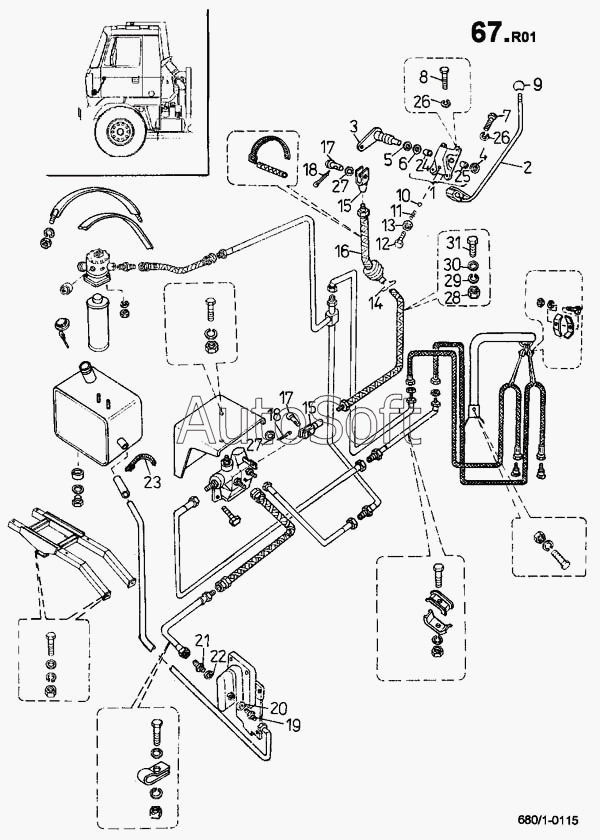

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Установка механизма опрокидывания кузова (680/1)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Подшипник | |
| 2 | 2***} | Рычаг | |
| 3 | 2***} | Рычаг | |
| 4 | 3***} | Шайба 21 СSN 02 1702.15 | |
| 5 | 3***} | Шайба 15 СSN 02 1702.15 | |
| 6 | К***2 | Кольцо стопорное 15 СSN 02 | |
| 7 | 3***} | Болт ISО 4017 М8Х40-8.8-А4G | |
| 8 | 3***} | Болт ISО 4017 М8Х16-5.6-А4G | |
| 9 | 3***} | Шар 40 СSN 02 5181.21 | |
| 10 | 3***} | Шарик II 3/8'' СSN 02 3680 | |
| 11 | 2***} | Пружина | |
| 12 | 2***} | Болт | |
| 13 | 3***} | Гайка ISО 8675 М16Х1.5-04-А3G | |
| 14 | 1***} | Проволока 1.6 СSN 42 6406 | |
| 15 | 2***} | Вилка | |
| 16 | 4***} | Трос гибкий 230 802 | |
| 17 | П***О | Палец ISО | |
| 18 | 3***} | Шплинт 3.2Х20 СSN 02 1781.05 | |
| 19 | 2***} | Горловина | |
| 20 | К***5 | Кольцо уплотнительное 48Х55 | |
| 21 | 2***} | Горловина | |
| 22 | К***9 | Кольцо уплотнительное 33Х39 | |
| 23 | С***2 | Скоба NОRМА GВS50/20-W2 | |
| 24 | 3***} | Втулка РS 1515 КU | |
| 25 | 3***} | Втулка РS 2015 КU | |
| 26 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 27 | 3***} | Шайба 10.5 СSN 02 1702.15 | |
| 28 | 3***} | Гайка ISО 4032 М6-5-А2G | |
| 29 | Ш***2 | Шайба пружинная 6 СSN 02 | |
| 30 | 3***} | Шайба 6.4 СSN 02 1726.15 | |
| 31 | 3***} | Болт ISО 4017 М6Х16-5.6-А4G |
