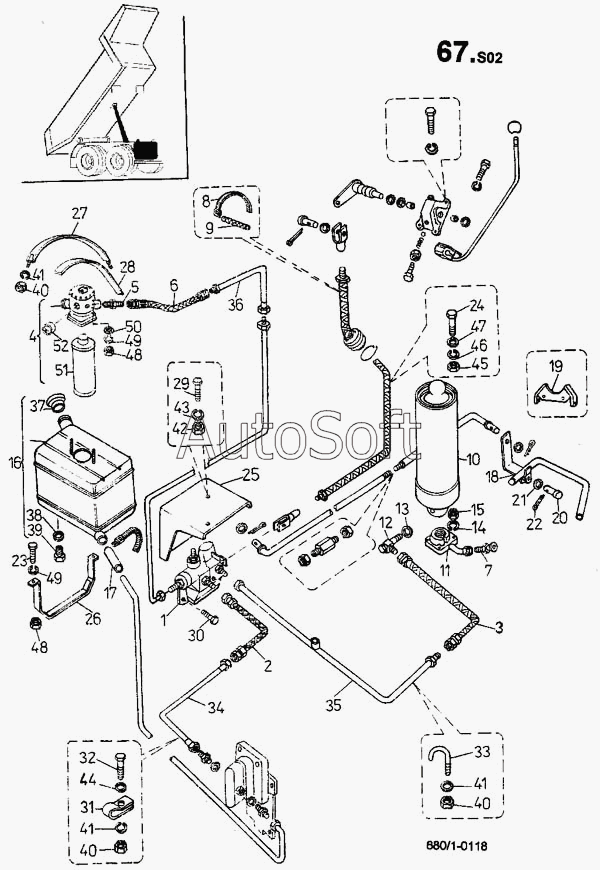

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Установка механизма опрокидывания кузова (680/1)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***} | Распределитель 381838 | |
| 2 | 4***} | Шланг 2К 20Х400 FL-13В М30Х2 | |
| 3 | 4***} | Шланг 2К 20Х500 FL 13В-М30Х2 | |
| 4 | Ф***Е | Фильтр RFМ-ВN/НС 165/3GZ ОЕ | |
| 5 | 2***} | Втулка фильтра | |
| 6 | 4***} | Трубка ОLNН 25- DКL - DКL-200 | |
| 7 | Н***3 | Ниппель масленки М10Х1 СSN 23 | |
| 8 | 4***} | Хомут 140Х3.6 ТSL 140-I | |
| 9 | 2***} | Пружина 7Х1.5 РЕ | |
| 10 | Ц***G | Цилиндр телескопический G | |
| 11 | 2***} | Подшипник шаровой | |
| 12 | 2***} | Горловина | |
| 13 | К***0 | Кольцо уплотнительное 24Х30 | |
| 14 | Ш***2 | Шайба пружинная 20 СSN 02 | |
| 15 | 3***} | Гайка ISО 4032 М20-5-А4G | |
| 16 | 2***} | Бак масляный | |
| 17 | 2***} | Шланг | |
| 18 | 2***} | Подкова выключения | |
| 19 | 2***} | Держатель подковы | |
| 20 | П***О | Палец ISО | |
| 21 | 3***} | Шайба 17 СSN 02 1702.15 | |
| 22 | 3***} | Шплинт 4Х25 СSN 02 1781.05 | |
| 23 | 3***} | Болт ISО 4017 М10Х25-5.6-А5G | |
| 24 | 3***} | Болт ISО 4017 М6Х16-5.6-А4G | |
| 25 | 2***} | Кронштейн распределителя | |
| 26 | 2***} | Хомут | |
| 27 | 2***} | Лента крепления | |
| 28 | 2***} | Уплотнитель | |
| 29 | 3***} | Болт ISО 4017 М12Х20-5.6-А5G | |
| 30 | 3***} | Болт ISО 4017 М12Х35-5.6-А5G | |
| 31 | 2***} | Скоба | |
| 32 | 3***} | Болт ISО 4014 М8Х40-5.8-А4G | |
| 33 | 2***} | Болт | |
| 34 | 2***} | Трубопровод | |
| 35 | 2***} | Трубопровод | |
| 36 | 2***} | Трубопровод | |
| 37 | 2***} | Затвор горловины | |
| 38 | К***6 | Кольцо уплотнительное 30Х36 | |
| 39 | 2***} | Винт запорный | |
| 40 | 3***} | Гайка ISО 4032 М8-5-А2G | |
| 41 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 42 | 3***} | Гайка ISО 4032 М12-5-А3G | |
| 43 | Ш***2 | Шайба пружинная 12 СSN 02 | |
| 44 | 3***} | Шайба 9 СSN 02 1727.15 | |
| 45 | 3***} | Гайка ISО 4032 М6-5-А2G | |
| 46 | Ш***2 | Шайба пружинная 6 СSN 02 | |
| 47 | 3***} | Шайба 6.4 СSN 02 1726.15 | |
| 48 | 3***} | Гайка ISО 4032 М10-5-А3G | |
| 49 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 50 | 3***} | Шайба 10.5 СSN 02 1702.15 | |
| 51 | Ф***D | Фильтрационный элемент D | |
| 52 | 4***} | Манометр R.VМF 2Е.О |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
