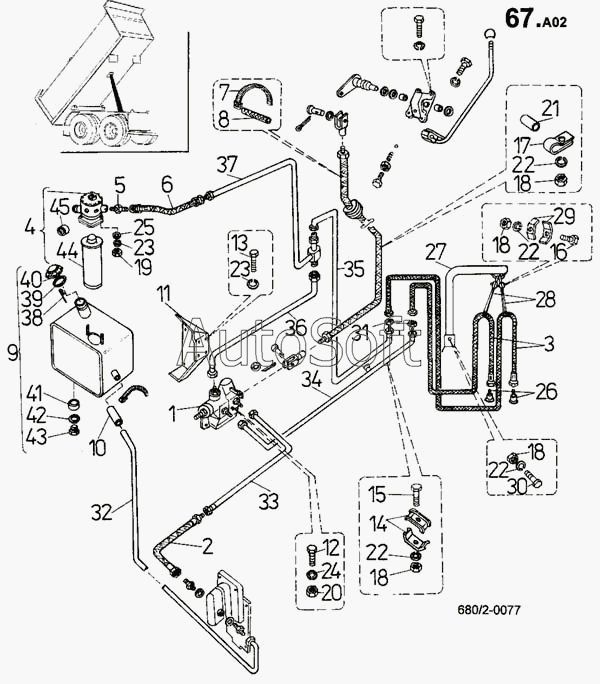

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Установка механизма опрокидывания кузова (680/2)
35
24
25
26
27
28
29
30
31
32
33
34
23
36
37
38
39
40
41
42
43
44
45
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***} | Распределитель 381838 | |
| 2 | 4***} | Шланг 2К 20Х400 FL-13В М30Х2 | |
| 3 | 4***} | Шланг 2К 20Х4000/FL 13В-М30Х2 | |
| 4 | Ф***Е | Фильтр RFМ-ВN/НС 165/3GZ ОЕ | |
| 5 | 2***} | Втулка фильтра | |
| 6 | 4***} | Трубка ОLNН 25- DКL - DКL-200 | |
| 7 | 4***} | Хомут 140Х3.6 ТSL 140-I | |
| 8 | 2***} | Пружина 7Х1.5 РЕ | |
| 9 | 2***} | Бак масляный | |
| 10 | 2***} | Шланг 40/52-1100 | |
| 11 | 2***} | Кронштейн | |
| 12 | 3***} | Болт ISО 4017 М12Х20-5.6-А5G | |
| 13 | 3***} | Болт ISО 4017 М10Х20-5.6-А5G | |
| 14 | 2***} | Держатель трубок | |
| 15 | 3***} | Болт ISО 4014 М8Х40-5.8-А4G | |
| 16 | 3***} | Болт ISО 4017 М8Х20-5.6-А4G | |
| 17 | 2***} | Скоба трубок | |
| 18 | 3***} | Гайка ISО 4032 М8-5-А2G | |
| 19 | 3***} | Гайка ISО 4032 М10-5-А3G | |
| 20 | 3***} | Гайка ISО 4032 М12-5-А3G | |
| 21 | 2***} | Шланг D15 СSN 34 6551 | |
| 22 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 23 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 24 | Ш***2 | Шайба пружинная 12 СSN 02 | |
| 25 | 3***} | Шайба 10.5 СSN 02 1702.15 | |
| 26 | М***я | Муфта быстродействующая | |
| 27 | 2***} | Рычаг шланга | |
| 28 | 2***} | Трос резиновый | |
| 29 | 2***} | Держатель трубок | |
| 30 | 3***} | Болт ISО 4014 М8Х50-8.8-А4G | |
| 31 | 3***} | Гайка ISО 8675 М30Х2-04-А4G | |
| 32 | 2***} | Трубопровод | |
| 33 | 2***} | Трубопровод | |
| 34 | 2***} | Трубопровод | |
| 35 | 2***} | Трубопровод | |
| 36 | 2***} | Трубопровод | |
| 37 | 2***} | Трубопровод | |
| 38 | 2***} | Щуп | |
| 39 | К***N | Кольцо уплотнительное 80Х70 СSN | |
| 40 | 2***} | Пробка | |
| 41 | 2***} | Соединение | |
| 42 | К***0 | Кольцо уплотнительное 16Х20 | |
| 43 | 2***} | Пробка М16Х1.5 | |
| 44 | Ф***D | Фильтрационный элемент D | |
| 45 | 4***} | Манометр R.VМF 2Е.О |
