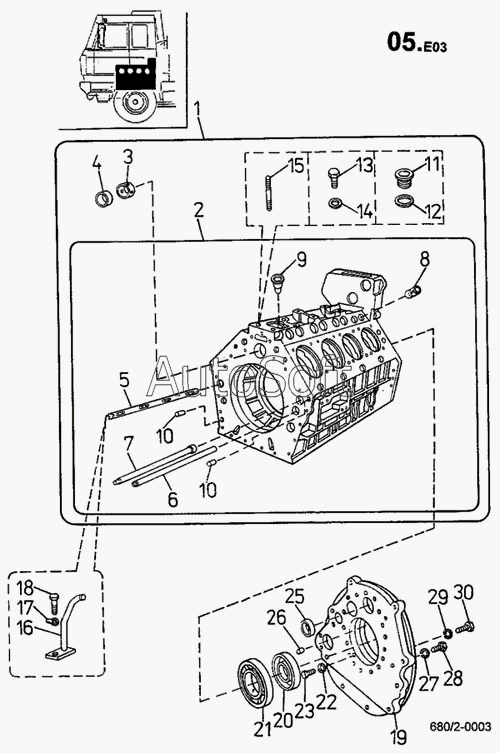

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Картер двигателя, картер маховика (680/2)
15
30
29
28
27
26
25
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Картер коленчатого вала | |
| 2 | 2***} | Картер коленчатого вала | |
| 3 | 2***} | Втулка | |
| 4 | 2***} | Втулка | |
| 5 | Т***я | Трубка орошения поршня | |
| 6 | Т***я | Трубка орошения поршня | |
| 7 | 2***} | Трубка подвода масла | |
| 8 | 2***} | Сухарь клапана | |
| 9 | 2***} | Трубка слива масла | |
| 10 | 3***} | Штифт ISО 2338-А-6Х14-SТ | |
| 11 | 2***} | Пробка | |
| 12 | К***6 | Кольцо уплотнительное 30Х36 | |
| 13 | 2***} | Винт запорный | |
| 14 | К***N | Кольцо уплотнительное 8Х12 СSN | |
| 15 | 3***} | Шпилька М10Х20 СSN 02 1176.55 | |
| 16 | 2***} | Форсунка | |
| 17 | 2***} | Шайба стопорная | |
| 18 | 3***} | Болт ISО 4014 М8Х35-8.8-А4G | |
| 19 | 2***} | Картер маховика | |
| 20 | У***S | Уплотнительное кольцо DGS | |
| 21 | Р***6 | Роликоподшипник NU 1026 | |
| 22 | 3***} | Шайба 6.6 СSN 02 1727.15 | |
| 23 | 3***} | Болт ISО 4017 М6Х12-5.6-А4G | |
| 25 | 2***} | Втулка распредвала | |
| 26 | 3***} | Штифт ISО 2338-А-12Х25-SТ | |
| 27 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 28 | 3***} | Болт ISО 4017 М8Х22-8.8-А4G | |
| 29 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 30 | 3***} | Болт ISО 4017 М10Х25-8.8-А5G |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
