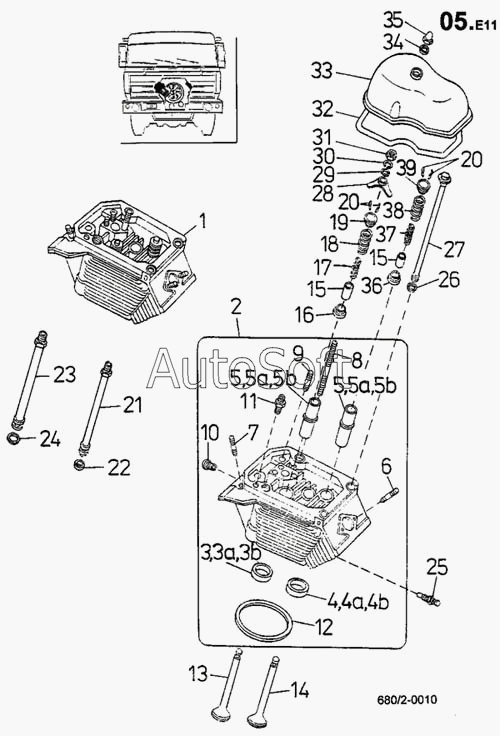

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Головка цилиндра, клапаны (680/2)
29
18
19
20
21
22
23
24
25
26
27
28
17
30
31
32
33
34
35
36
37
38
39
6
2
3
Седло всасывающего клапана
Седло всасывающего клапана
4
Седло выхлопного клапана
Седло выхлопного клапана +0.5
5
Направляющая всасывающего
Направляющая всасывающего
1
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Направляющая всасывающего | Н***о | Направляющая всасывающего | |
| Направляющая всасывающего | Н***о | Направляющая всасывающего | |
| Седло всасывающего клапана | С***а | Седло всасывающего клапана | |
| Седло всасывающего клапана | С***а | Седло всасывающего клапана | |
| Седло выхлопного клапана | С***а | Седло выхлопного клапана | |
| Седло выхлопного клапана +0.5 | С***5 | Седло выхлопного клапана +0.5 | |
| 1 | 2***} | Головка цилиндра | |
| 2 | 2***} | Головка цилиндра | |
| 3 | 2***} | Седло всасывающего клапана | |
| 4 | 2***} | Седло выхлопного клапана | |
| 5 | 2***} | Направляющая клапана | |
| 6 | 3***} | Шпилька М10Х65 СSN 02 1178.55 | |
| 7 | 3***} | Шпилька М10Х22 СSN 02 1178.25 | |
| 8 | 2***} | Болт | |
| 9 | 2***} | Болт | |
| 10 | 2***} | Втулка нарезная | |
| 11 | 2***} | Штуцер | |
| 12 | 2***} | Кольцо | |
| 13 | 4***} | Клапан всасывающий | |
| 14 | 4***} | Клапан выхлопной | |
| 15 | П***W | Прокладка клапана 860 SW | |
| 16 | 2***} | Шайба пружин | |
| 17 | 2***} | Пружина внутренняя | |
| 18 | 2***} | Пружина наружная | |
| 19 | 2***} | Тарелка пружин | |
| 20 | 2***} | Втулка коническая | |
| 21 | 2***} | Трубка сливная | |
| 22 | 2***} | Кольцо уплотнительное | |
| 23 | 2***} | Трубка защитная | |
| 24 | 2***} | Кольцо уплотнительное | |
| 25 | 4***} | Датчик 380 060 360 01 | |
| 26 | 2***} | Шайба | |
| 27 | 2***} | Болт | |
| 28 | 2***} | Хомут держания форсунки | |
| 29 | 2***} | Шайба шаровая | |
| 30 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 31 | 3***} | Гайка ISО 4032 М10-8-А3G | |
| 32 | 2***} | Прокладка крышки | |
| 33 | 2***} | Крышка головки цилиндра | |
| 34 | К***6 | Кольцо уплотнительное 10Х16 | |
| 35 | 3***} | Гайка М10 СSN 02 1431.25 | |
| 36 | 2***} | Шайба пружин | |
| 37 | 2***} | Пружина внутренняя | |
| 38 | 2***} | Пружина наружная | |
| 39 | 2***} | Тарелка пружин |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
