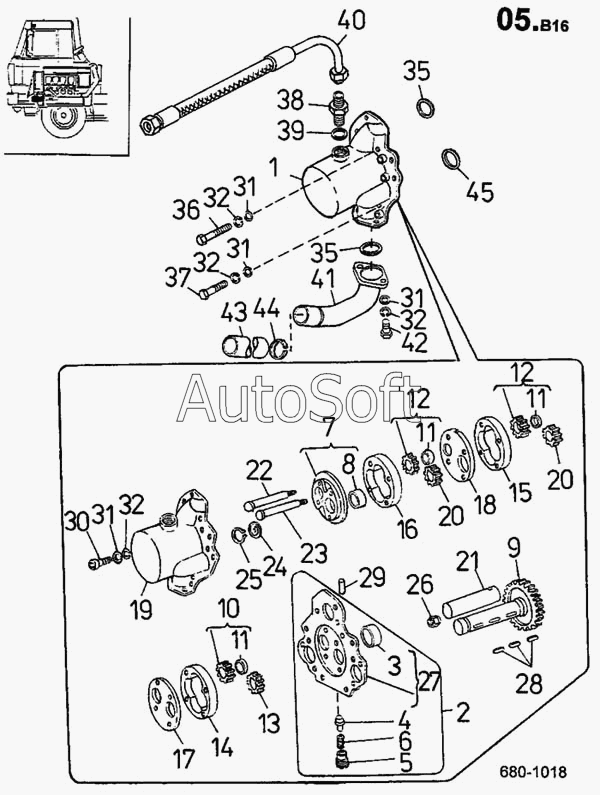

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Насос масляный, держатель насоса масляного (680)
35
23
24
25
26
27
28
29
30
31
32
22
36
37
38
39
40
41
42
43
44
45
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***й | Масляный насос 3-ступенный | |
| 2 | 2***} | Крышка насоса | |
| 3 | 2***} | Втулка | |
| 4 | 2***} | Плунжер клапана | |
| 5 | 2***} | Пробка | |
| 6 | 2***} | Пружина | |
| 7 | 2***} | Крышка насоса | |
| 8 | 2***} | Втулка крышки | |
| 9 | 2***} | Шестерня ведущая | |
| 10 | 2***} | Шестерня насоса | |
| 11 | 2***} | Втулка | |
| 12 | 2***} | Шестерня насоса | |
| 13 | 2***} | Шестерня ведущая | |
| 14 | 2***} | Корпус насоса | |
| 15 | 2***} | Корпус насоса | |
| 16 | 2***} | Корпус насоса | |
| 17 | 2***} | Перегородка | |
| 18 | 2***} | Перегородка | |
| 19 | 2***} | Картер насоса | |
| 20 | 2***} | Шестерня ведущая | |
| 21 | 2***} | Палец | |
| 22 | 2***} | Болт центровочный | |
| 23 | 2***} | Болт | |
| 24 | 2***} | Накладка | |
| 25 | К***2 | Кольцо стопорное 22 СSN 02 | |
| 26 | 2***} | Гайка | |
| 27 | 2***} | Крышка насоса | |
| 28 | 2***} | Шпонка | |
| 29 | 9***} | Палец 6Х36 СSN 02 2102.05 | |
| 30 | 3***} | Болт М8Х30 СSN 02 1143.55 | |
| 31 | 3***} | Шайба 8.4 СSN 02 1702.15 | |
| 32 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 35 | 2***} | Кольцо уплотнительное 43Х35 SI | |
| 36 | 3***} | Болт ISО 4014 М8Х55-8.8-А4G | |
| 37 | 3***} | Болт ISО 4014 М8Х40-8.8-А4G | |
| 38 | 3***} | Штуцер 25 СSN 13 7854.22 | |
| 39 | К***N | Кольцо уплотнительное 30Х36 СSN | |
| 40 | 4***} | Шланг IСОRЕ DN 25427 IС 25-90/ОТ | |
| 41 | 2***} | Трубка всасывающая | |
| 42 | 3***} | Болт ISО 4014 М8Х30-8.8-А4G | |
| 43 | 2***} | Шланг 450 ММ | |
| 44 | 5***} | Скоба ТОRRО 32-50/13-С7W1 | |
| 45 | 2***} | Кольцо 32Х3 SI DIN 3771 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
