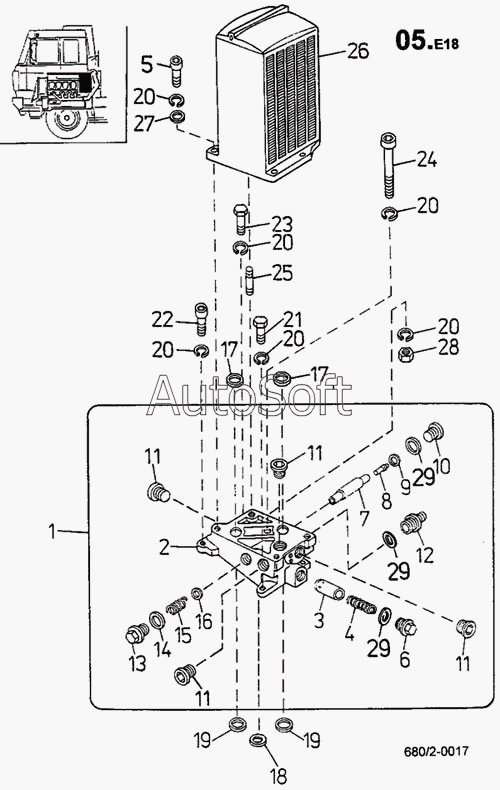

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Масляный радиатор, крепление сердцевины радиатора (680/2)
15
29
28
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Корпус радиатора | |
| 2 | 2***} | Корпус радиатора | |
| 3 | 2***} | Плунжер | |
| 4 | 2***} | Пружина | |
| 5 | 3***} | Винт М10Х35 СSN 02 1143.55 | |
| 6 | 2***} | Пробка | |
| 7 | 2***} | Золотник | |
| 8 | Т***ь | Терморегулирующий вентиль | |
| 9 | 2***} | Шайба установочная | |
| 10 | 2***} | Пробка | |
| 11 | 2***} | Пробка | |
| 12 | 2***} | Горловина | |
| 13 | 2***} | Пробка | |
| 14 | К***4 | Кольцо уплотнительное 38Х44 | |
| 15 | 2***} | Пружина | |
| 16 | 1***} | Шайба | |
| 17 | К***8 | Кольцо уплотнительное 46Х38 | |
| 18 | К***5 | Кольцо уплотнительное 43Х35 | |
| 19 | К***2 | Кольцо уплотнительное 52Х42 | |
| 20 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 21 | 3***} | Болт ISО 4014 М10Х30-8.8-А5G | |
| 22 | 3***} | Винт М10Х30 СSN 02 1143.55 | |
| 23 | 3***} | Болт ISО 4014 М10Х40-8.8-А5G | |
| 24 | 3***} | Болт М10Х90 СSN 02 1143.50 | |
| 25 | 3***} | Шпилька М10Х30 СSN 02 1176.55 | |
| 26 | 4***} | Радиатор масляный | |
| 27 | 3***} | Шайба 10.5 СSN 02 1702.15 | |
| 28 | 3***} | Гайка ISО 4032 М10-8-А3G | |
| 29 | К***6 | Кольцо уплотнительное 30Х36 |
