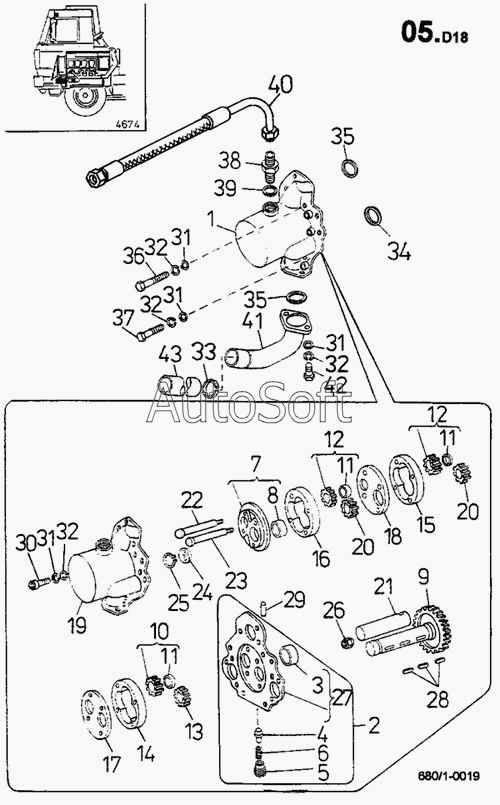

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Насос масляный, держатель насоса масляного (680/1)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***й | Масляный насос 3-ступенный | |
| 2 | 2***} | Крышка насоса | |
| 3 | 2***} | Втулка | |
| 4 | 2***} | Плунжер клапана | |
| 5 | 2***} | Пробка | |
| 6 | 2***} | Пружина | |
| 7 | 2***} | Крышка насоса | |
| 8 | 2***} | Втулка крышки | |
| 9 | 2***} | Шестерня ведущая | |
| 10 | 2***} | Шестерня насоса | |
| 11 | 2***} | Втулка | |
| 12 | 2***} | Шестерня насоса | |
| 13 | 2***} | Шестерня ведущая | |
| 14 | 2***} | Корпус насоса | |
| 15 | 2***} | Корпус насоса | |
| 16 | 2***} | Корпус насоса | |
| 17 | 2***} | Перегородка | |
| 18 | 2***} | Перегородка | |
| 19 | 2***} | Картер насоса | |
| 20 | 2***} | Шестерня ведущая | |
| 21 | 2***} | Палец | |
| 22 | 2***} | Болт центровочный | |
| 23 | 2***} | Болт | |
| 24 | 2***} | Накладка | |
| 25 | К***2 | Кольцо стопорное 22 СSN 02 | |
| 26 | 2***} | Гайка | |
| 27 | 2***} | Крышка насоса | |
| 28 | 2***} | Шпонка | |
| 29 | 9***} | Палец 6Х36 СSN 02 2102.05 | |
| 30 | 3***} | Болт М8Х30 СSN 02 1143.55 | |
| 31 | 3***} | Шайба 8.4 СSN 02 1702.15 | |
| 32 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 33 | 5***} | Скоба ТОRRО 32-50/13-С7W1 | |
| 34 | 2***} | Кольцо 32Х3 SI DIN 3771 | |
| 35 | К***5 | Кольцо уплотнительное 43Х35 | |
| 36 | 3***} | Болт ISО 4014 М8Х55-8.8-А4G | |
| 37 | 3***} | Болт ISО 4014 М8Х40-8.8-А4G | |
| 38 | 3***} | Штуцер 25 СSN 13 7854.22 | |
| 39 | К***6 | Кольцо уплотнительное 30Х36 | |
| 40 | 4***} | Шланг IСОRЕ DN 25427 IС 25-90/ОТ | |
| 41 | 2***} | Трубка всасывающая | |
| 42 | 3***} | Болт ISО 4014 М8Х30-8.8-А4G | |
| 43 | 2***} | Шланг 450 ММ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
