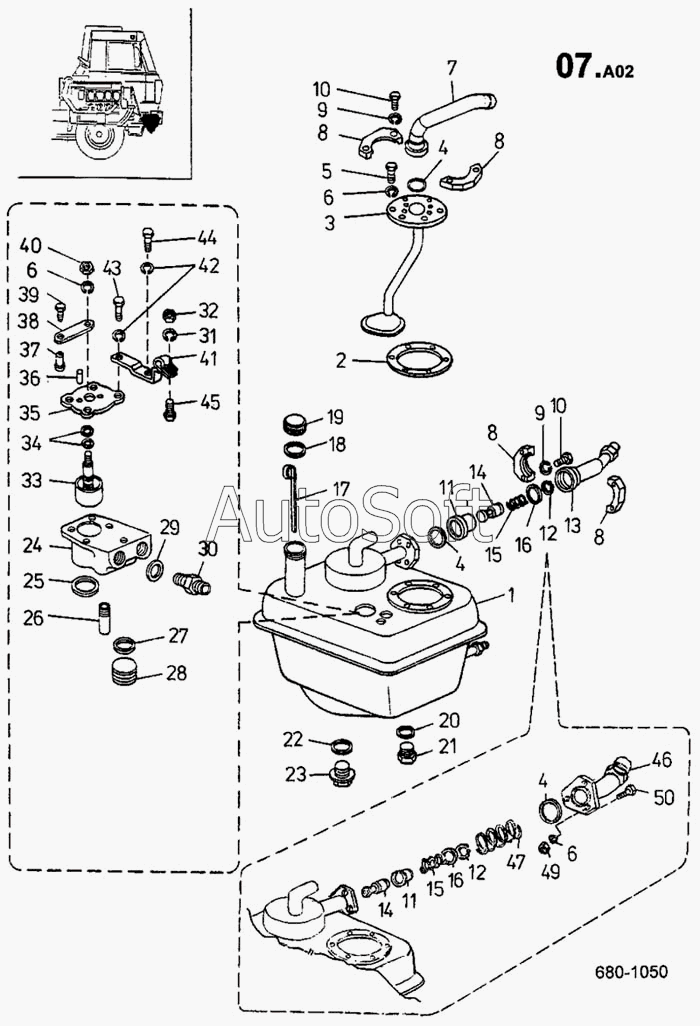

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Бак масляный - принадлежности (680)
37
25
26
27
28
29
30
31
32
33
34
35
36
24
38
39
40
41
42
43
44
45
46
47
49
50
20 5346 0304 {07А02/11А}
20 7651 1514 {07А02/01А}
2
3
4
5
6
7
8
20 5351 {07А02/08А}
9
10
11
1
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20 5346 0304 {07А02/11А} | 2***} | Корпус | |
| 20 5351 {07А02/08А} | 2***} | Полуфланец SАЕ А32 Н3040 | |
| 20 7651 1514 {07А02/01А} | 2***} | Масляный бак | |
| 1 | 2***} | Бак масляный | |
| 2 | 2***} | Прокладка 0.5 ММ | |
| 3 | 2***} | Каркас всасывающий | |
| 4 | 2***} | Кольцо | |
| 5 | 3***} | Болт ISО 4017 М8Х20-8.8-А4G | |
| 6 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 7 | 2***} | Трубка всасывающая | |
| 8 | 2***} | Полуфланец SАЕ А32 Н3040 | |
| 9 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 10 | 3***} | Болт ISО 4017 М10Х30-8.8-А5G | |
| 11 | 2***} | Корпус плунжера | |
| 12 | К***2 | Кольцо стопорное 20 СSN 02 | |
| 13 | 2***} | Корпус клапана | |
| 14 | 2***} | Плунжер клапана | |
| 15 | 2***} | Пружина | |
| 16 | 2***} | Шайба | |
| 17 | 2***} | Измерительная штанга | |
| 18 | К***N | Кольцо уплотнительное 55Х45 СSN | |
| 19 | 2***} | Затвор горловины | |
| 20 | К***0 | Кольцо уплонительное 16Х20 | |
| 21 | 3***} | Пробка М16Х1.5 СSN 02 1915.15 | |
| 22 | К***6 | Кольцо уплотнительное 30Х36 | |
| 23 | 3***} | Пробка М30Х1.5 СSN 02 1914.25 | |
| 24 | 2***} | Кубик отопления | |
| 25 | 2***} | Кольцо уплотнительное 35Х27 SI | |
| 26 | 2***} | Штуцер | |
| 27 | К***0 | Кольцо уплотнительное 16Х20 | |
| 28 | 2***} | Пробка | |
| 29 | К***N | Кольцо уплотнительное 22Х27 СSN | |
| 30 | 3***} | Горловина ХР-2 18 СSN 13 7610.9 | |
| 31 | Ш***2 | Шайба пружинная 5 СSN 02 | |
| 32 | 3***} | Гайка ISО 4032 М5-5-А2G | |
| 33 | 2***} | Золотник | |
| 34 | К***R | Кольцо уплотнительное 12Х8 FLUОR | |
| 35 | 2***} | Фланец | |
| 36 | 3***} | Штифт ISО 2338-А-4Х20-SТ-FЕ/ZN12 | |
| 37 | 2***} | Палец гибкого троса | |
| 38 | 2***} | Рычаг | |
| 39 | 3***} | Болт ISО 4017 М4Х8-5.8-А4G | |
| 40 | 3***} | Гайка ISО 4032 М8-5-А2G | |
| 41 | 2***} | Кронштейн | |
| 42 | Ш***2 | Шайба пружинная 6 СSN 02 | |
| 43 | 3***} | Болт ISО 4014 М6Х55-8.8-А4G | |
| 44 | 3***} | Болт ISО 4014 М6Х50-8.8-А4G | |
| 45 | 3***} | Болт ISО 4017 М5Х16-5.6-А4G | |
| 46 | 2***} | Фланец | |
| 47 | 2***} | Пружина | |
| 49 | 3***} | Гайка ISО 4032 М8-8-А2G | |
| 50 | 3***} | Болт ISО 4017 М8Х28-8.8-А4G |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
