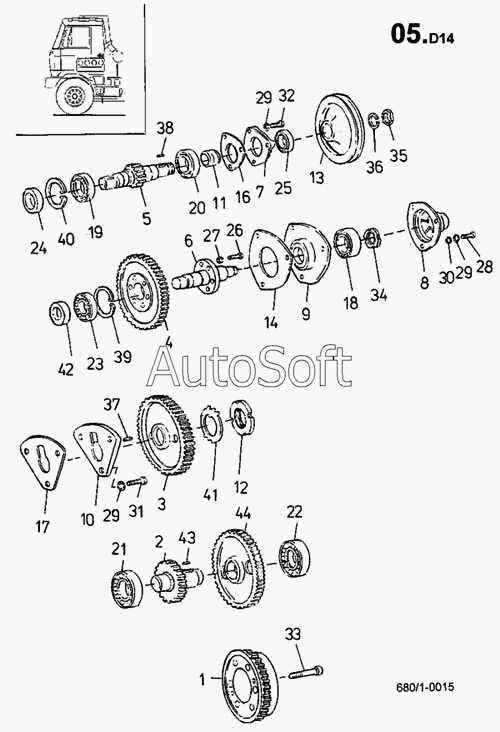

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Механизм газораспределения двигателя (680/1)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Шестерня | |
| 2 | 2***} | Малая шестерня | |
| 3 | 2***} | Шестерня распредвала | |
| 4 | 2***} | Шестерня насоса | |
| 5 | 2***} | Вал вентилятора | |
| 6 | 2***} | Вал привода | |
| 7 | 2***} | Крышка | |
| 8 | 2***} | Крышка | |
| 9 | 2***} | Втулка подшипника | |
| 10 | 2***} | Накладка | |
| 11 | 2***} | Втулка | |
| 12 | 2***} | Гайка прорезная | |
| 13 | Ш***я | Шкив генератора прерывателя | |
| 14 | 2***} | Прокладка 0.5 ММ | |
| 16 | 2***} | Прокладка 0.25 ММ | |
| 17 | 2***} | Уплотнитель 0.25 ММ | |
| 18 | 3***} | Подшипник 3306 СSN 02 4665 | |
| 19 | Ш***2 | Шарикоподшипник 6206А С3 СSN 02 | |
| 20 | Ш***2 | Шарикоподшипник 3206/С3 СSN 02 | |
| 21 | Ш***2 | Шарикоподшипник 6207 А СSN 02 | |
| 22 | Ш***2 | Шарикоподшипник 6306А СSN 02 | |
| 23 | 3***} | Подшипник NJ 306 СSN 02 4670 | |
| 24 | У***V | Уплотнение для валов GРDРV | |
| 25 | У***7 | Уплотнение для валов GР 40Х52Х7 | |
| 26 | 3***} | Винт М10Х25 СSN 02 1143.75 | |
| 27 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 28 | 3***} | Болт ISО 4017 М8Х30-8.8-А4G | |
| 29 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 30 | 3***} | Шайба 8.4 СSN 02 1702.15 | |
| 31 | 3***} | Болт ISО 4017 М8Х18-8.8-А4G | |
| 32 | 3***} | Болт ISО 4017 М8Х28-8.8-А4G | |
| 33 | 3***} | Винт М8Х70 СSN 02 1143.55 | |
| 34 | 2***} | Гайка М30Х1.5 | |
| 35 | 3***} | Гайка ISО 8675 М20Х1.5-04-А4G | |
| 36 | Ш***2 | Шайба пружинная 20 СSN 02 | |
| 37 | 3***} | Шпонка 10Н 9Х8Х32 СSN 02 2562 | |
| 38 | 3***} | Шпонка 6Н 9Х6Х18 СSN 02 2562 | |
| 39 | К***2 | Кольцо стопорное 72 СSN 02 | |
| 40 | К***2 | Кольцо стопорное 62 СSN 02 | |
| 41 | 2***} | Шайба стопорная | |
| 42 | У***Р | Уплотнение для валов GР | |
| 43 | 3***} | Шпонка 8Н 9Х7Х25 СSN 02 2562 | |
| 44 | 2***} | Вставная шестерня |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
