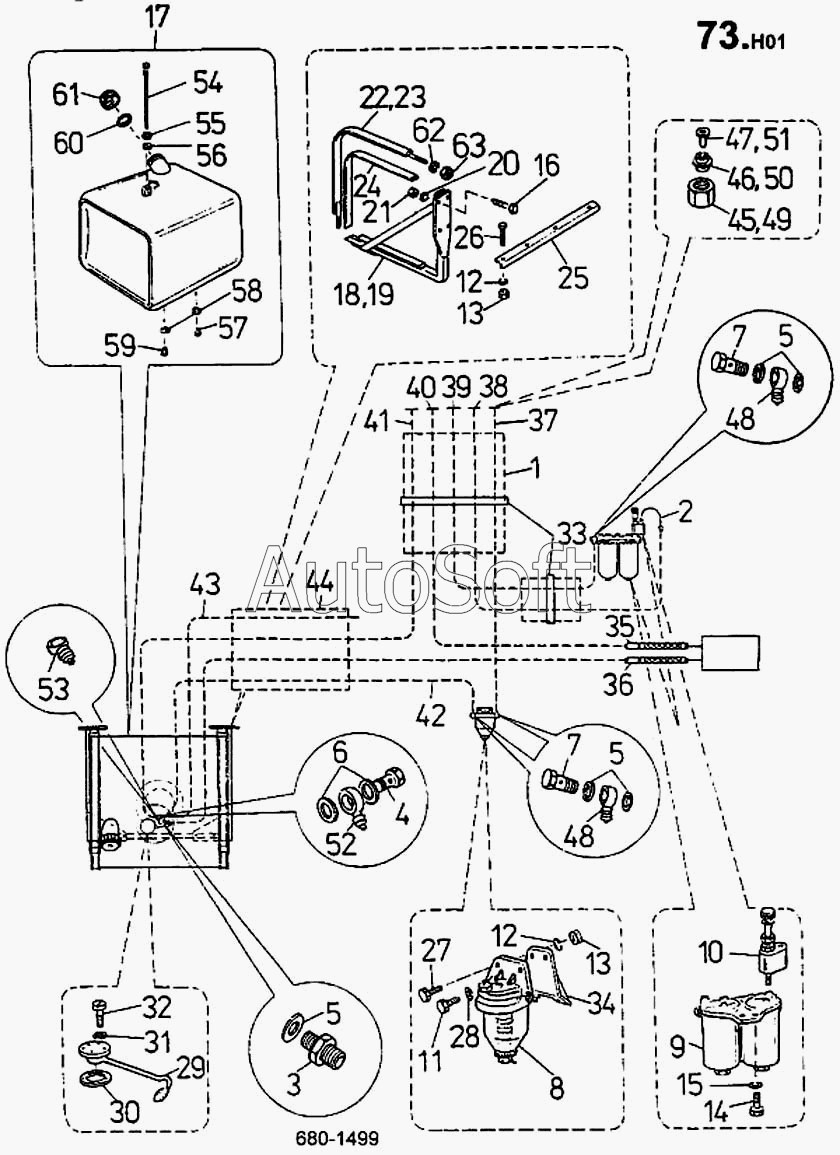

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Установка топливопровода (680)
48
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
32
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
16
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
1
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Труба | |
| 2 | 2***} | Трубопровод | |
| 3 | 2***} | Горловина | |
| 4 | З***3 | Зажим РRО РRIРОJКU 6 СSN 13 | |
| 5 | К***8 | Кольцо уплотнительное 14Х18 | |
| 5 | К***N | Кольцо уплотнительное 14Х18 СSN | |
| 6 | К***N | Кольцо уплотнительное 12Х16 СSN | |
| 7 | З***3 | Зажим РRО РRIРОJКU 8 СSN 13 | |
| 8 | Т***й | Топливный фильтр грубой | |
| 9 | 4***} | Топливный фильтр | |
| 10 | 4***} | Насос ручной СR1 2261 | |
| 11 | 3***} | Болт ISО 4017 М8Х25-5.6-А4G | |
| 12 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 13 | 3***} | Гайка ISО 4032 М8-5-А2G | |
| 14 | 3***} | Болт ISО 4014 М12Х40-5.8-А5G | |
| 15 | Ш***2 | Шайба пружинная 12 СSN 02 | |
| 16 | 3***} | Болт ISО 4017 М16Х30-5.8-А5G | |
| 17 | 2***} | Топливный бак | |
| 18 | 2***} | Кронштейн правый | |
| 19 | 2***} | Кронштейн левый | |
| 20 | Ш***2 | Шайба пружинная 16 СSN 02 | |
| 21 | 3***} | Гайка ISО 4032 М16-8-А3G | |
| 22 | 2***} | Лента крепления | |
| 23 | 2***} | Лента крепления | |
| 24 | 2***} | Прокладка | |
| 25 | 2***} | Балка | |
| 26 | 3***} | Болт ISО 4017 М8Х16-5.8-А4G | |
| 27 | 3***} | Болт ISО 4017 М8Х30-5.6-А4G | |
| 28 | 3***} | Шайба 8.4 СSN 02 1702.15 | |
| 29 | 4***} | Поплавок топливомера 12 V | |
| 30 | 2***} | Прокладка | |
| 31 | Ш***2 | Шайба пружинная 5 СSN 02 | |
| 32 | 3***} | Болт ISО 1207 М5Х25-5.8-А4G | |
| 33 | 4***} | Хомут 140Х3.6 ТSL 140-I | |
| 34 | 2***} | Кронштейн | |
| 35 | 3***} | Штуцер JS 6 СSN 13 7880 | |
| 36 | 3***} | Штуцер JS 8 СSN 13 7880 | |
| 37 | 2***} | Трубопровод | |
| 38 | 2***} | Трубопровод | |
| 39 | 2***} | Трубопровод | |
| 40 | 2***} | Трубопровод | |
| 41 | 2***} | Трубопровод | |
| 42 | 2***} | Трубопровод | |
| 43 | 2***} | Трубка RРЕ D 5Х7 | |
| 44 | 2***} | Пружина 17Х2 РЕ 1800 ММ | |
| 45 | Г***0 | Гайка накидная М16Х1.5 JS 8 2360 | |
| 46 | 2***} | Кольцо уплотнительное JS 8 | |
| 47 | 5***} | Втулка 8Х13 20 366 00 | |
| 48 | 2***} | Угольник поворотный | |
| 49 | Г***3 | Гайка накидная JS 6 СSN 13 | |
| 50 | 2***} | Кольцо уплотнительное JS 6 | |
| 51 | 5***} | Втулка 6Х15 20 363 00 | |
| 52 | 2***} | Штуцер | |
| 53 | 2***} | Соединение | |
| 54 | 2***} | Трубка всасывающая | |
| 55 | К***N | Кольцо уплотнительное 18Х24 СSN | |
| 56 | К***N | Кольцо уплотнительное 14Х2 СSN | |
| 57 | 2***} | Пробка М16Х1.5 | |
| 58 | К***N | Кольцо уплотнительное 16Х20 СSN | |
| 59 | 3***} | Пробка М16Х1.5 СSN 02 1915.15 | |
| 60 | К***N | Кольцо уплотнительное 80Х70 СSN | |
| 61 | 3***} | Затвор горловины | |
| 62 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 63 | 3***} | Гайка ISО 4032 М10-5-А3G |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
