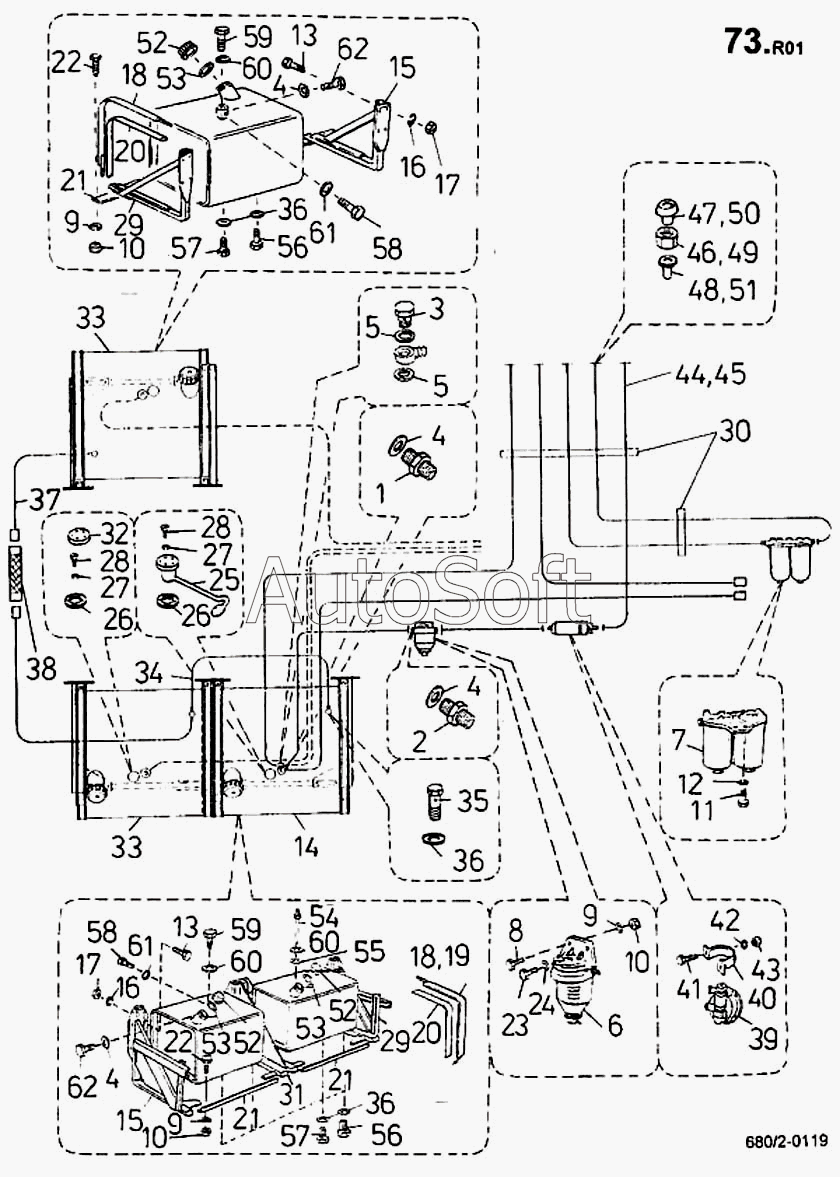

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Установка топливопровода (680/2)
41
49
48
47
46
45
44
43
42
50
40
39
38
37
36
35
34
57
62
62
61
61
60
60
59
58
33
56
56
55
54
53
52
51
8
15
14
13
13
12
11
10
9
16
7
6
5
4
4
3
2
24
32
31
30
29
28
27
26
25
1
23
22
21
20
19
18
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Горловина | |
| 2 | 2***} | Штуцер переходный | |
| 3 | З***3 | Зажим РRО РRIРОJКU 6 СSN 13 | |
| 4 | К***8 | Кольцо уплотнительное 14Х18 | |
| 4 | К***N | Кольцо уплотнительное 14Х18 СSN | |
| 5 | К***N | Кольцо уплотнительное 12Х16 СSN | |
| 6 | Т***й | Топливный фильтр грубой | |
| 7 | 4***} | Топливный фильтр | |
| 8 | 3***} | Болт ISО 4017 М8Х25-5.6-А4G | |
| 9 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 10 | 3***} | Гайка ISО 4032 М8-5-А2G | |
| 11 | 3***} | Болт ISО 4014 М12Х40-5.8-А5G | |
| 12 | Ш***2 | Шайба пружинная 12 СSN 02 | |
| 13 | 3***} | Болт ISО 4017 М16Х35-8.8-А5G | |
| 13 | 3***} | Болт ISО 4017 М16Х35-8.8-А5G | |
| 14 | 2***} | Топливный бак | |
| 15 | 2***} | Кронштейн левый | |
| 16 | Ш***2 | Шайба пружинная 16 СSN 02 | |
| 17 | 3***} | Гайка ISО 4032 М16-8-А3G | |
| 18 | 2***} | Лента крепления | |
| 19 | 2***} | Лента крепления | |
| 20 | 2***} | Прокладка | |
| 21 | 2***} | Балка | |
| 22 | 3***} | Болт ISО 4017 М8Х16-5.8-А4G | |
| 23 | 3***} | Болт ISО 4017 М8Х30-5.6-А4G | |
| 24 | 3***} | Шайба 8.4 СSN 02 1702.15 | |
| 25 | 4***} | Поплавок топливомера 12 V | |
| 26 | 2***} | Прокладка | |
| 27 | Ш***2 | Шайба пружинная 5 СSN 02 | |
| 28 | 3***} | Болт ISО 1207 М5Х25-5.8-А4G | |
| 29 | 2***} | Кронштейн правый | |
| 30 | 4***} | Хомут 140Х3.6 ТSL 140-I | |
| 31 | 2***} | Кронштейн средний | |
| 32 | 2***} | Крышка | |
| 33 | 2***} | Бак топливный | |
| 34 | 2***} | Трубопровод | |
| 35 | З***3 | Зажим РRО РRIРОJКU 10 СSN 13 | |
| 36 | К***0 | Кольцо уплотнительное 16Х20 | |
| 37 | 2***} | Трубопровод | |
| 38 | 4***} | Шланг JS 8Х500-1111 ОN 63 5412.02 | |
| 39 | 4***} | Электронасос СS 1А-2260 | |
| 40 | 2***} | Хомут | |
| 41 | 3***} | Болт ISО 4017 М10Х20-8.8-А5G | |
| 42 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 43 | 3***} | Гайка ISО 4032 М10-5-А3G | |
| 44 | 1***} | Трубка 10Х1 11353.1 426712.2С | |
| 45 | 1***} | Трубка 8Х1 11353.1 426712.2С | |
| 46 | Г***3 | Гайка накидная JS 8 СSN 13 | |
| 47 | 2***} | Кольцо | |
| 48 | 3***} | Трубка 8 СSN 13 7901.04 | |
| 49 | Г***3 | Гайка накидная JS 6 СSN 13 | |
| 50 | 2***} | Кольцо | |
| 51 | 3***} | Трубка 6 СSN 13 7901.04 | |
| 52 | 3***} | Затвор горловины | |
| 53 | К***0 | Кольцо уплотнительное 80Х70 | |
| 54 | 2***} | Трубка всасывающая | |
| 55 | К***2 | Кольцо уплотнительное 14Х2 | |
| 56 | 2***} | Пробка М16Х1.5 | |
| 56 | 2***} | Пробка М16Х1.5 | |
| 57 | 3***} | Пробка М16Х1.5 СSN 02 1915.15 | |
| 58 | 3***} | Пробка М8Х1 СSN 02 1915.15 | |
| 59 | 2***} | Болт запорный М18Х1.5 | |
| 60 | К***4 | Кольцо уплотнительное 18Х24 | |
| 60 | К***N | Кольцо уплотнительное 18Х24 СSN | |
| 61 | К***2 | Кольцо уплотнительное 8Х12 | |
| 61 | К***N | Кольцо уплотнительное 8Х12 СSN | |
| 62 | 2***} | Пробка М14Х1.5 | |
| 62 | 2***} | Пробка М14Х1.5 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
