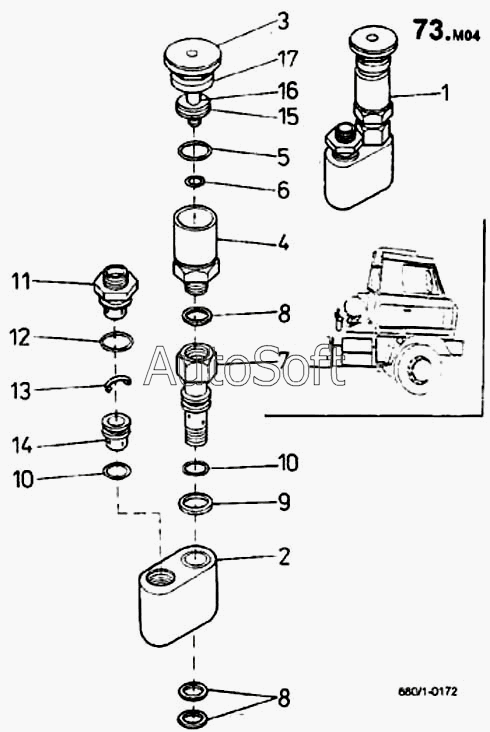

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Насос ручной подкачки (детали) (680/1)
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***} | Насос ручной СR1 2261 | |
| 2 | 9***} | Корпус насоса | |
| 3 | 9***} | Маховник | |
| 4 | 9***} | Цилиндр ручного насоса | |
| 5 | 9***} | Прокладка | |
| 6 | К***N | Кольцо уплотнительное 11Х7 СSN | |
| 7 | 9***} | Болт полый | |
| 8 | К***0 | Кольцо уплотнительное 14Х20 | |
| 8 | К***N | Кольцо уплотнительное 14Х20 СSN | |
| 9 | 9***} | Прокладка | |
| 10 | К***2 | Кольцо уплотнительное 14Х2 | |
| 11 | 9***} | Штуцер с клапаном | |
| 12 | К***N | Кольцо уплотнительное 18Х2 СSN | |
| 13 | 9***} | Пружина | |
| 14 | 9***} | Седло с клапаном | |
| 15 | 9***} | Поршень | |
| 16 | 9***} | Тяга | |
| 17 | 9***} | Гайка |
