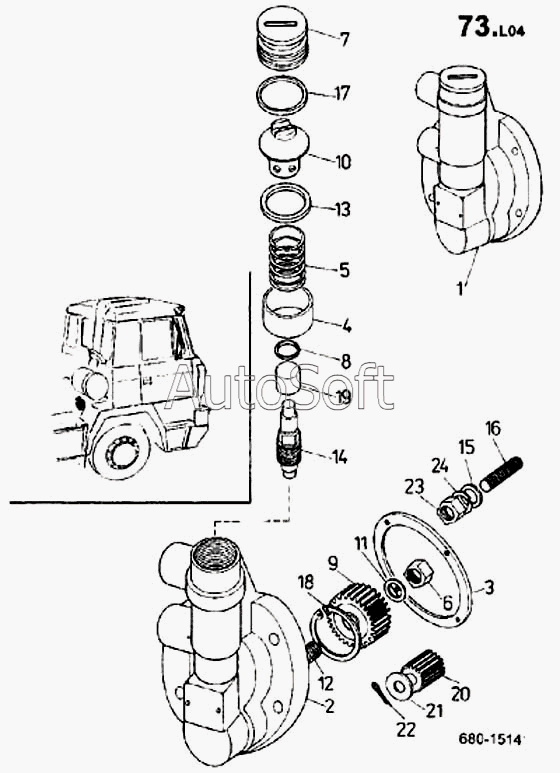

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Электронасос (детали) (680)
13
24
23
22
21
20
19
18
17
16
15
14
1
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***} | Электронасос СS 1А-2260 | |
| 2 | 9***} | Картер | |
| 3 | 9***} | Прокладка | |
| 4 | 9***} | Поршень | |
| 5 | 9***} | Пружина поршня | |
| 6 | 9***} | Гайка М7 СSN 02 1402.25 | |
| 7 | 9***} | Пробка большая | |
| 8 | К***N | Кольцо уплотнительное 16Х12 СSN | |
| 9 | 9***} | Шестерня насоса | |
| 10 | 9***} | Клапан всасывающий | |
| 11 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 12 | 9***} | Вал эксентричный | |
| 13 | 9***} | Прокладка | |
| 14 | 9***} | Палец | |
| 15 | 3***} | Шайба 4.3 СSN 02 1702.15 | |
| 16 | 9***} | Шпилька М4Х15 СSN 02 1178.55 | |
| 17 | К***N | Кольцо уплотнительное 25Х21 СSN | |
| 18 | К***2 | Кольцо стопорное 24 СSN 02 | |
| 19 | 9***} | Поршень | |
| 20 | 9***} | Малая шестерня | |
| 21 | 9***} | Шайба | |
| 22 | 3***} | Шплинт 1.6Х10 СSN 02 1781.05 | |
| 23 | 3***} | Гайка ISО 4032 М4-5-А2G | |
| 24 | Ш***2 | Шайба пружинная 4 СSN 02 |
