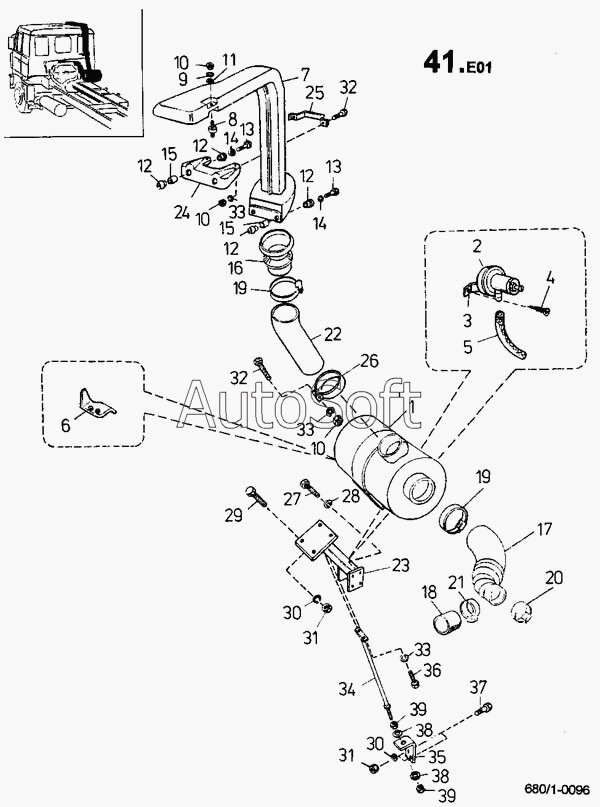

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Система впуска (680/1)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | В***0 | Воздухоочиститель SРР 1500 | |
| 2 | И***1 | Индикатор загрязнения 301-9408.61 | |
| 3 | Д***а | Держатель индикатора | |
| 4 | В***1 | Винт самонарезающий ISО 1481 | |
| 5 | 2***} | Шланг | |
| 6 | 2***} | Кронштейн | |
| 7 | В***д | Всасывающий трубопровод | |
| 8 | 2***} | Сайлентблок 645 СSN 63 5813 | |
| 9 | Ш***2 | Шайба зубчатая 8.4 СSN 02 | |
| 10 | 3***} | Гайка ISО 4032 М8-5-А2G | |
| 11 | 3***} | Шайба 9 СSN 02 1729.15 | |
| 12 | 2***} | Втулка | |
| 13 | 3***} | Болт ISО 4014 М10Х40-5.6-А5G | |
| 14 | 3***} | Шайба 11 СSN 02 1727.15 | |
| 15 | 2***} | Трубка распорная | |
| 16 | 2***} | Гармошка дилатации | |
| 17 | 2***} | Колено резиновое | |
| 18 | 2***} | Трубка | |
| 19 | С***7 | Скоба шланга ТОRRО 150-170/13С7 | |
| 20 | 5***} | Скоба ТОRRО 80-100/13-С7W1 | |
| 21 | 5***} | Скоба ТОRRО 32-50/13-С7W1 | |
| 22 | 2***} | Всасывающий трубопровод | |
| 23 | 2***} | Держатель | |
| 24 | 2***} | Держатель | |
| 25 | 2***} | Хомут | |
| 26 | 2***} | Хомут | |
| 27 | 3***} | Болт ISО 4017 М12Х30-8.8-А5G | |
| 28 | Ш***2 | Шайба пружинная 12 СSN 02 | |
| 29 | 3***} | Болт ISО 4017 М10Х20-8.8-А5G | |
| 30 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 31 | 3***} | Гайка ISО 4032 М10-8-А3G | |
| 32 | 3***} | Болт ISО 4017 М8Х22-5.8-А4G | |
| 33 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 34 | 2***} | Подкос | |
| 35 | 2***} | Кронштейн | |
| 36 | 3***} | Болт ISО 4017 М8Х22-8.8-А4G | |
| 37 | 3***} | Болт ISО 4014 М10Х45-8.8-А5G | |
| 38 | 3***} | Шайба 14 СSN 02 1727.15 | |
| 39 | 3***} | Гайка ISО 4032 М12-8-А3G |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
