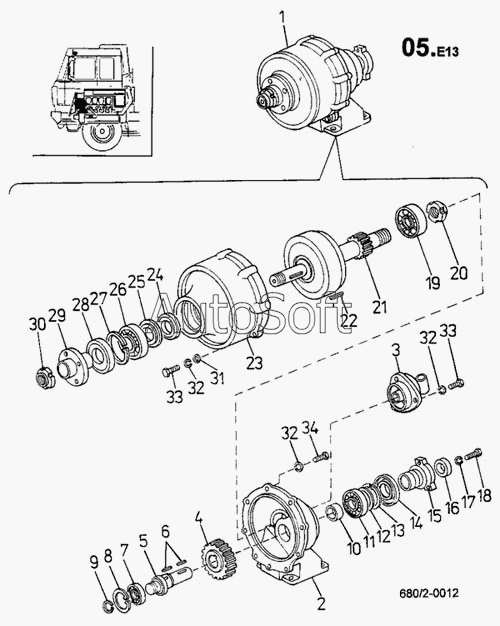

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Привод вентилятора (680/2)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Привод вентилятора | |
| 2 | 2***} | Кронштейн картера | |
| 3 | 2***} | Крышка гидромуфты | |
| 4 | 2***} | Шестерня гидромуфты | |
| 5 | 2***} | Вал вентилятора | |
| 6 | 3***} | Шпонка 8Н 9Х7Х22 СSN 02 2562 | |
| 7 | И***5 | Игольчатый подшипник NА 4905 | |
| 8 | К***2 | Кольцо стопорное 42 СSN 02 | |
| 9 | К***2 | Кольцо стопорное 25 СSN 02 | |
| 10 | 2***} | Кольцо распорное | |
| 11 | Ш***N | Шарикоподшипник 6205А/С3 СSN | |
| 12 | 2***} | Шайба | |
| 13 | К***2 | Кольцо стопорное 52 СSN 02 | |
| 14 | У***7 | Уплотнение для валов 40Х52Х7 | |
| 15 | 2***} | Вилка гидромуфты | |
| 16 | 2***} | Шайба | |
| 17 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 18 | 3***} | Болт М10Х25 СSN 02 1207.55 | |
| 19 | Ш***2 | Шарикоподшипник 6304 АС3 СSN 02 | |
| 20 | 2***} | Гайка прорезная М20Х1.5 | |
| 21 | 2***} | Муфта | |
| 22 | 3***} | Шпонка 6Н 9Х6Х25 СSN 02 2562 | |
| 23 | 2***} | Крышка картера | |
| 24 | 2***} | Кольцо распорное | |
| 25 | 2***} | Маслоотражатель | |
| 26 | П***2 | Подшипник 6206 А С3 СSN 02 | |
| 27 | К***2 | Кольцо стопорное 62 СSN 02 | |
| 28 | У***I | Уплотнение для валов 40Х62Х8 SI | |
| 29 | 2***} | Ступица колеса | |
| 30 | 2***} | Гайка М30Х1.5 | |
| 31 | 3***} | Шайба 6.4 СSN 02 1702.15 | |
| 32 | Ш***2 | Шайба пружинная 6 СSN 02 | |
| 33 | 3***} | Болт ISО 4017 М6Х20-8.8-А4G | |
| 34 | 3***} | Болт ISО 4017 М6Х25-5.8-А4G |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
