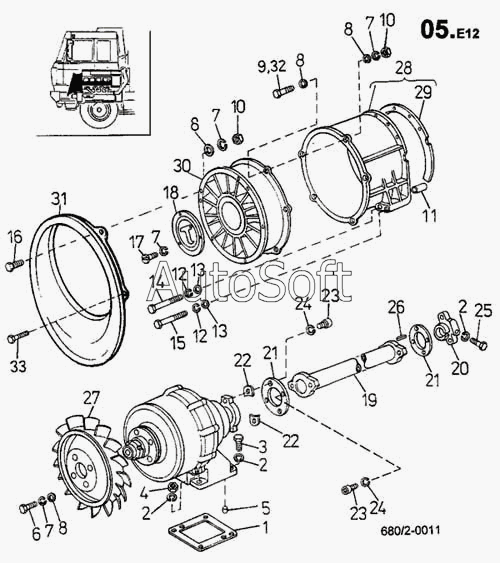

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Держатель вентилятора, вал вентилятора (680/2)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Прокладка О.25 ММ | |
| 2 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 3 | 3***} | Болт ISО 4017 М10Х22-8.8-А5G | |
| 4 | 3***} | Гайка ISО 4035 М10-05-А3G | |
| 5 | 3***} | Штифт ISО 2338-А-8Х16-SТ | |
| 6 | 3***} | Болт ISО 4017 М6Х20-8.8-А4G | |
| 7 | Ш***2 | Шайба пружинная 6 СSN 02 | |
| 8 | 3***} | Шайба 6.4 СSN 02 1702.15 | |
| 9 | 3***} | Болт ISО 4014 М6Х30-8.8-А4G | |
| 10 | 3***} | Гайка ISО 4032 М6-5-А2G | |
| 11 | 2***} | Штифт | |
| 12 | Ш***2 | Шайба пружинная 12 СSN 02 | |
| 13 | 3***} | Шайба 13 СSN 02 1702.15 | |
| 14 | 3***} | Болт ISО 4014 М12Х120-8.8-А5G | |
| 15 | 3***} | Болт ISО 4014 М12Х110-8.8-А5G | |
| 16 | 3***} | Болт ISО 4017 М6Х20-8.8-А4G | |
| 17 | 3***} | Болт ISО 1207 М6Х14-5.8-А4G | |
| 18 | 2***} | Крышка аппарата | |
| 19 | 2***} | Вал вентилятора | |
| 20 | 2***} | Вилка гидромуфты | |
| 21 | 2***} | Диск муфты | |
| 22 | 2***} | Шайба | |
| 23 | 3***} | Винт М8Х12 СSN 02 1143.55 | |
| 24 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 25 | 3***} | Болт ISО 4014 М10Х30-8.8-А5G | |
| 26 | 3***} | Шпонка 8Н 9Х7Х25 СSN 02 2562 | |
| 27 | 2***} | Шестерня | |
| 28 | 2***} | Промежуточная часть | |
| 29 | 2***} | Прокладка | |
| 30 | 2***} | Шестерня | |
| 31 | 2***} | Воздухопровод | |
| 32 | 3***} | Болт ISО 4014 М6Х35-8.8-А4G | |
| 33 | 3***} | Болт ISО 4017 М6Х25-8.8-А4G |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
