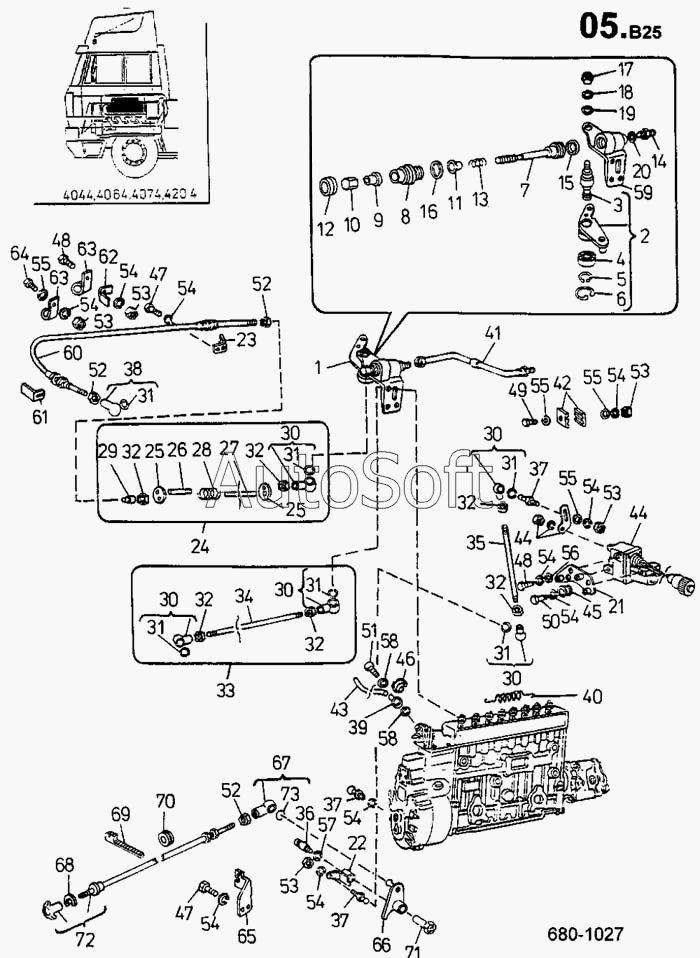

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Система управления и останова двигателя (680)
46
55
54
53
52
51
50
49
48
47
56
45
44
43
42
41
40
39
38
65
73
72
71
70
69
68
67
66
37
64
63
62
61
60
59
58
57
10
19
18
17
16
15
14
13
12
11
20
9
8
7
6
5
4
3
2
29
36
35
34
33
32
31
30
30
1
28
27
26
25
24
23
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Управление моноблока | |
| 2 | 2***} | Рычаг промежуточный | |
| 3 | 2***} | Палец рычага промежуточного | |
| 4 | 3***} | Шарикоподшипник 608-2ZR | |
| 5 | 3***} | Кольцо стопорное 8 СSN 02 2930 | |
| 6 | 3***} | Кольцо стопорное 22 СSN 02 2931 | |
| 7 | 2***} | Поршень | |
| 8 | 2***} | Ниппель | |
| 9 | 2***} | Гайка | |
| 10 | 2***} | Ниппель | |
| 11 | 2***} | Шайба | |
| 12 | 2***} | Манжета | |
| 13 | 2***} | Пружина | |
| 14 | 2***} | Угольник поворотный | |
| 15 | К***N | Кольцо уплотнительное 24Х20 СSN | |
| 16 | К***N | Кольцо уплотнительное 30Х36 СSN | |
| 17 | 3***} | Гайка ISО 4032 М8-8-А2G | |
| 18 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 19 | 3***} | Шайба 8.4 СSN 02 1702.15 | |
| 20 | К***4 | Кольцо уплотнительное 10Х14 | |
| 21 | 2***} | Кронштейн | |
| 22 | 2***} | Рычаг | |
| 23 | 2***} | Держатель троса гибкого | |
| 24 | 2***} | Тяга | |
| 25 | 2***} | Шайба | |
| 26 | 2***} | Тяга | |
| 27 | 2***} | Тяга | |
| 28 | 2***} | Пружина | |
| 29 | 2***} | Штуцер | |
| 30 | 2***} | Чашка шаровая | |
| 30 | 2***} | Чашка шаровая | |
| 31 | К***0 | Кольцо распорное 10 ОNА 30 | |
| 32 | 3***} | Гайка ISО 4032 М6-5-А2G | |
| 33 | 2***} | Тяга рычага промежуток | |
| 34 | 2***} | Тяга | |
| 35 | 2***} | Тяга | |
| 36 | 2***} | Палец | |
| 37 | 2***} | Палец | |
| 38 | 2***} | Чашка шаровая | |
| 39 | 2***} | Угольник поворотный | |
| 40 | 2***} | Пружина | |
| 41 | 2***} | Трубка воздухопровода | |
| 42 | 2***} | Скоба трубопровода | |
| 43 | 2***} | Шланг | |
| 44 | Э***2 | Электродвигатель ВОSСН 0 206 002 | |
| 45 | 2***} | Сайлентблок босх | |
| 46 | 5***} | Скоба СОВRА 11/7 | |
| 47 | 3***} | Болт ISО 4017 М6Х14-5.6-А4G | |
| 48 | 3***} | Болт ISО 4017 М6Х16-8.8-А4G | |
| 49 | 3***} | Болт ISО 4014 М6Х25-5.8-А4G | |
| 50 | 3***} | Болт ISО 4014 М6Х30-8.8-А4G | |
| 51 | З***3 | Зажим РRО РRIРОJКU 6 СSN 13 | |
| 52 | 3***} | Гайка ISО 4032 М5-5-А2G | |
| 53 | 3***} | Гайка ISО 4032 М6-8-А2G | |
| 54 | Ш***2 | Шайба пружинная 6 СSN 02 | |
| 55 | 3***} | Шайба 6.4 СSN 02 1702.15 | |
| 56 | 3***} | Шайба 6.6 СSN 02 1729.15 | |
| 57 | К***2 | Кольцо стопорное 6 СSN 02 | |
| 58 | К***6 | Кольцо уплотнительное 12Х16 | |
| 59 | 2***} | Управление моноблока | |
| 60 | К***Т | Кабель САВLЕСRАFТ | |
| 61 | 2***} | Кронштейн троса гибкого | |
| 62 | 2***} | Держатель | |
| 63 | 5***} | Скоба NОRМА RS 1.9/15-W1 | |
| 64 | 3***} | Болт ISО 4017 М6Х20-8.8-А4G | |
| 65 | 2***} | Держатель | |
| 66 | 2***} | Рычаг | |
| 67 | 2***} | Шаровая чашка | |
| 68 | 2***} | Шайба | |
| 69 | 4***} | Хомут 140Х3.6 ТSL 140-I | |
| 70 | 2***} | Изолятор резиновый | |
| 71 | 2***} | Гайка | |
| 72 | 5***} | Кабель САВLЕСRАFТ Т102-1000 | |
| 73 | К***0 | Кольцо распорное 8 ОNА 30 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
