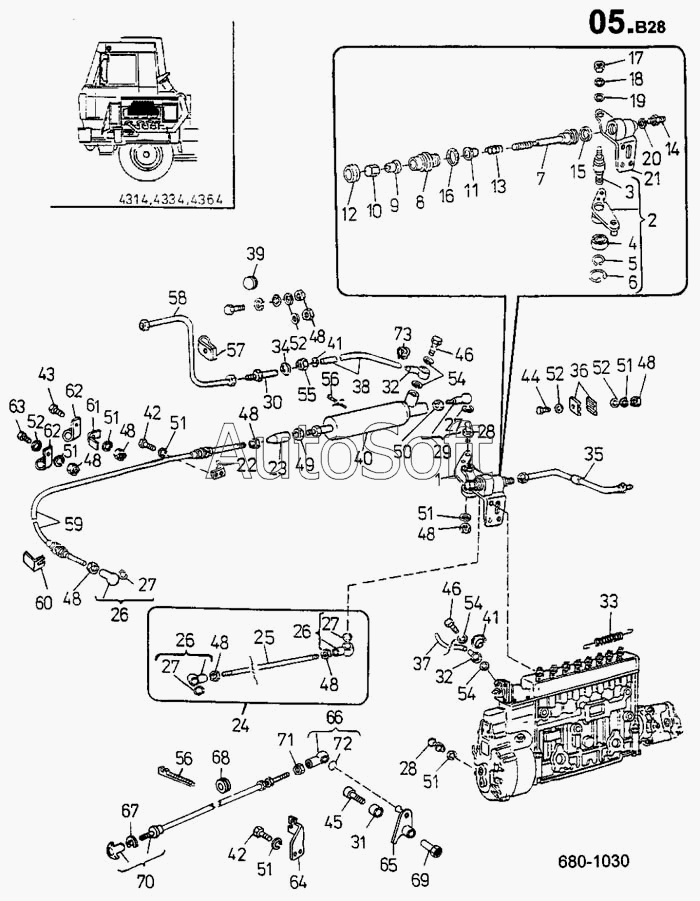

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Система управления и останова двигателя (680)
46
55
54
54
52
51
50
49
48
56
45
44
43
42
41
40
39
38
65
73
72
71
70
69
68
67
66
37
64
63
62
61
60
59
58
57
10
18
17
16
15
14
13
12
11
19
9
8
7
6
5
4
3
2
28
36
35
34
33
32
31
30
29
1
27
26
25
24
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Управление моноблока | |
| 2 | 2***} | Рычаг промежуточный | |
| 3 | 2***} | Палец рычага промежуточного | |
| 4 | 3***} | Шарикоподшипник 608-2ZR | |
| 5 | 3***} | Кольцо стопорное 8 СSN 02 2930 | |
| 6 | 3***} | Кольцо стопорное 22 СSN 02 2931 | |
| 7 | 2***} | Поршень | |
| 8 | 2***} | Ниппель | |
| 9 | 2***} | Гайка | |
| 10 | 2***} | Ниппель | |
| 11 | 2***} | Шайба | |
| 12 | 2***} | Манжета | |
| 13 | 2***} | Пружина | |
| 14 | 2***} | Угольник поворотный | |
| 15 | К***N | Кольцо уплотнительное 24Х20 СSN | |
| 16 | К***N | Кольцо уплотнительное 30Х36 СSN | |
| 17 | 3***} | Гайка ISО 4032 М8-8-А2G | |
| 18 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 19 | 3***} | Шайба 8.4 СSN 02 1702.15 | |
| 20 | К***4 | Кольцо уплотнительное 10Х14 | |
| 21 | 2***} | Управление моноблока | |
| 22 | 2***} | Держатель троса гибкого | |
| 23 | 2***} | Штуцер | |
| 24 | 2***} | Тяга рычага промежуток | |
| 25 | 2***} | Тяга | |
| 26 | 2***} | Чашка шаровая | |
| 27 | К***0 | Кольцо распорное 10 ОNА 30 | |
| 28 | 2***} | Палец | |
| 29 | 2***} | Чашка шаровая | |
| 30 | 2***} | Соединение | |
| 31 | 2***} | Блок | |
| 32 | 2***} | Угольник поворотный | |
| 33 | 2***} | Пружина | |
| 34 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 35 | 2***} | Трубка воздухопровода | |
| 36 | 2***} | Скоба трубопровода | |
| 37 | 2***} | Шланг | |
| 38 | 2***} | Шланг | |
| 39 | 2***} | Заглушка | |
| 40 | 4***} | Цилиндр АSR WАВСО 4214420110 | |
| 41 | 5***} | Скоба СОВRА 11/7 | |
| 42 | 3***} | Болт ISО 4017 М6Х14-5.6-А4G | |
| 43 | 3***} | Болт ISО 4017 М6Х16-8.8-А4G | |
| 44 | 3***} | Болт ISО 4014 М6Х25-5.8-А4G | |
| 45 | 3***} | Болт М6Х25 СSN 02 1143.55 | |
| 46 | З***3 | Зажим РRО РRIРОJКU 6 СSN 13 | |
| 48 | 3***} | Гайка ISО 4032 М6-8-А2G | |
| 49 | 3***} | Гайка ISО 4032 М8-8-А2G | |
| 50 | 3***} | Гайка ISО 4035 М8-04-А2G | |
| 51 | Ш***2 | Шайба пружинная 6 СSN 02 | |
| 52 | 3***} | Шайба 6.4 СSN 02 1702.15 | |
| 54 | К***6 | Кольцо уплотнительное 12Х16 | |
| 54 | К***N | Кольцо уплотнительное 12Х16 СSN | |
| 55 | 3***} | Гайка ISО 4032 М10-5-А3G | |
| 56 | 4***} | Хомут 140Х3.6 ТSL 140-I | |
| 57 | 2***} | Скоба | |
| 58 | 2***} | Трубопровод | |
| 59 | К***Т | Кабель САВLЕСRАFТ | |
| 60 | 2***} | Кронштейн | |
| 61 | 2***} | Держатель | |
| 62 | 5***} | Скоба | |
| 63 | 3***} | Болт ISО 4017 М6Х20-8.8-А4G | |
| 64 | 2***} | Держатель | |
| 65 | 2***} | Рычаг | |
| 66 | 2***} | Шаровая чашка | |
| 67 | 2***} | Шайба | |
| 68 | 2***} | Изолятор резиновый | |
| 69 | 2***} | Гайка | |
| 70 | 5***} | Кабель САВLЕСRАFТ Т102-1000 | |
| 71 | 3***} | Гайка ISО 4032 М5-5-А2G | |
| 72 | К***0 | Кольцо распорное 8 ОNА 30 | |
| 73 | 5***} | Скоба 10 |
