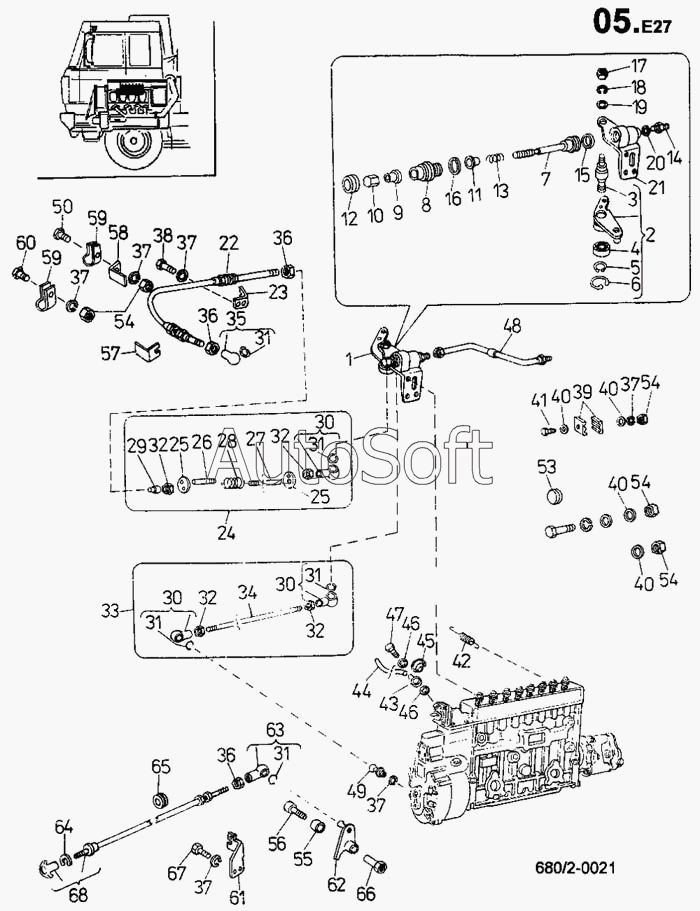

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Система управления и останова двигателя (680/2)
41
49
48
47
46
45
44
43
42
50
40
39
38
37
36
35
34
60
68
67
66
65
64
63
62
61
33
59
58
57
56
55
54
53
9
17
16
15
14
13
12
11
10
18
8
7
6
5
4
3
2
1
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Управление моноблока | |
| 2 | 2***} | Рычаг промежуточный | |
| 3 | П***а | Палец рычага | |
| 4 | 3***} | Шарикоподшипник 608-2ZR | |
| 5 | К***2 | Кольцо стопорное 8 СSN 02 | |
| 6 | К***2 | Кольцо стопорное 22 СSN 02 | |
| 7 | 2***} | Поршень | |
| 8 | 2***} | Ниппель | |
| 9 | 2***} | Гайка | |
| 10 | 2***} | Ниппель | |
| 11 | 2***} | Шайба | |
| 12 | 2***} | Манжета | |
| 13 | 2***} | Пружина | |
| 14 | 2***} | Угольник поворотный | |
| 15 | К***0 | Кольцо уплотнительное 24Х20 | |
| 16 | К***6 | Кольцо уплотнительное 30Х36 | |
| 17 | 3***} | Гайка ISО 4032 М8-8-А2G | |
| 18 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 19 | 3***} | Шайба 8.4 СSN 02 1702.15 | |
| 20 | К***4 | Кольцо уплотнительное 10Х14 | |
| 21 | 2***} | Управление моноблока | |
| 22 | К***Т | Кабель САВLЕСRАFТ | |
| 23 | 2***} | Держатель троса гибкого | |
| 24 | 2***} | Тяга | |
| 25 | 2***} | Шайба | |
| 26 | 2***} | Тяга | |
| 27 | 2***} | Тяга | |
| 28 | 2***} | Пружина | |
| 29 | 2***} | Штуцер | |
| 30 | 2***} | Чашка шаровая | |
| 30 | 2***} | Чашка шаровая | |
| 31 | К***0 | Кольцо распорное 10 ОNА 30 | |
| 32 | 3***} | Гайка ISО 4032 М6-5-А2G | |
| 33 | 2***} | Тяга рычага промежуток | |
| 34 | 2***} | Тяга | |
| 35 | 2***} | Чашка шаровая | |
| 36 | 3***} | Гайка ISО 4032 М5-5-А2G | |
| 37 | Ш***2 | Шайба пружинная 6 СSN 02 | |
| 38 | 3***} | Болт ISО 4017 М6Х14-5.6-А4G | |
| 39 | 2***} | Скоба трубопровода | |
| 40 | 3***} | Шайба 6.4 СSN 02 1702.15 | |
| 41 | 3***} | Болт ISО 4014 М6Х25-5.8-А4G | |
| 42 | 2***} | Пружина | |
| 43 | 2***} | Угольник поворотный | |
| 44 | 2***} | Шланг | |
| 45 | 5***} | Скоба СОВRА 11/7 | |
| 46 | К***6 | Кольцо уплотнительное 12Х16 | |
| 47 | З***3 | Зажим РRО РRIРОJКU 6 СSN 13 | |
| 48 | 2***} | Трубка воздухопровода | |
| 49 | 2***} | Палец | |
| 50 | 3***} | Болт ISО 4017 М6Х16-8.8-А4G | |
| 53 | 2***} | Заглушка | |
| 54 | 3***} | Гайка ISО 4032 М6-8-А2G | |
| 55 | 2***} | Блок | |
| 56 | 3***} | Болт М6Х25 СSN 02 1143.55 | |
| 57 | 2***} | Кронштейн троса гибкого | |
| 58 | 2***} | Держатель | |
| 59 | 5***} | Скоба NОRМА RS 1.9/15-W1 | |
| 60 | 3***} | Болт ISО 4017 М6Х20-8.8-А4G | |
| 61 | 2***} | Держатель | |
| 62 | 2***} | Рычаг | |
| 63 | 2***} | Шаровая чашка | |
| 64 | 2***} | Шайба | |
| 65 | 2***} | Изолятор резиновый | |
| 66 | 2***} | Гайка | |
| 67 | 3***} | Болт ISО 4017 М6Х14-5.6-А4G | |
| 68 | 5***} | Кабель САВLЕСRАFТ Т102-1000 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
