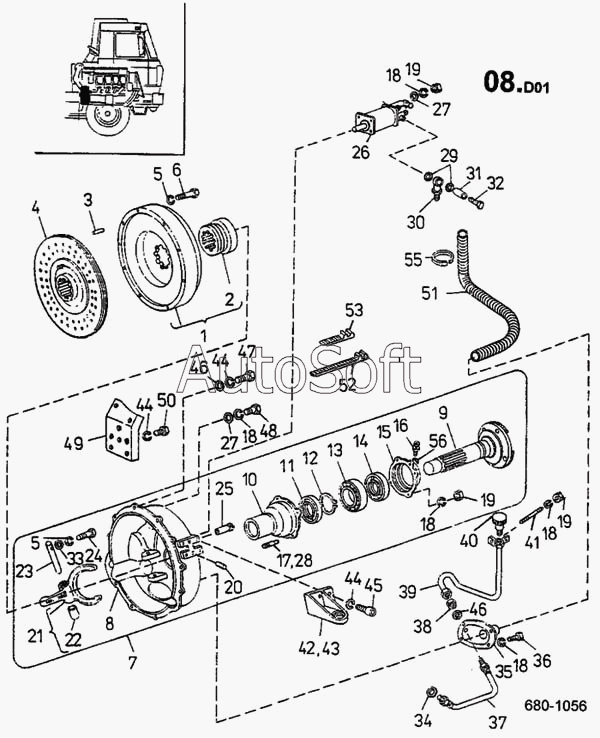

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Сцепление (680)
42
29
30
31
32
33
34
35
36
37
38
39
40
41
28
43
44
45
46
47
48
49
50
51
52
53
55
56
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***} | Крышка 442370505486 V | |
| 2 | П***я | Подшипник выключения | |
| 3 | 3***} | Штифт ISО 2338-А-10Х25-SТ | |
| 4 | 4***} | Диск муфты 442 3 7053 592 6 В | |
| 5 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 6 | 3***} | Болт ISО 4014 М10Х65-8.8-А5G | |
| 7 | 2***} | Картер сцепления | |
| 8 | 2***} | Картер сцепления | |
| 9 | 2***} | Вал сцепления | |
| 10 | 2***} | Втулка | |
| 11 | У***8 | Уплотнение для валов G 60Х80Х8 | |
| 12 | К***2 | Кольцо стопорное 60 СSN 02 | |
| 13 | Ш***2 | Шарикоподшипник 6212 SО СSN 02 | |
| 14 | У***3 | Уплотнение для валов G70Х90Х13 | |
| 15 | 2***} | Крышка | |
| 16 | Н***3 | Ниппель масленки 16 М10Х1 СSN 23 | |
| 17 | 3***} | Шпилька М8Х30 СSN 02 1178.55 | |
| 18 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 19 | 3***} | Гайка ISО 4032 М8-5-А2G | |
| 20 | 3***} | Штифт ISО 2338-А-12Х30-SТ | |
| 21 | Р***я | Рычаг выключения | |
| 22 | 3***} | Втулка РS 2530 КU | |
| 23 | 2***} | Палец | |
| 24 | 3***} | Болт ISО 4014 М10Х75-8.8-А5G | |
| 25 | 2***} | Палец | |
| 26 | У***G | Усилитель сцепления КNОRR VG | |
| 27 | 3***} | Шайба 8.4 СSN 02 1702.15 | |
| 28 | 3***} | Шпилька М8Х25 СSN 02 1178.55 | |
| 29 | К***N | Кольцо уплотнительное 16Х20 СSN | |
| 30 | 2***} | Угольник поворотный | |
| 31 | 2***} | Сетка | |
| 32 | З***3 | Зажим РRО РRIРОJКU 10 СSN 13 | |
| 33 | 3***} | Шайба 10.5 СSN 02 1702.15 | |
| 34 | К***2 | Кольцо уплотнительное 8Х12 | |
| 35 | 2***} | Крышка | |
| 36 | 3***} | Болт ISО 4017 М8Х12-5.8-А4G | |
| 37 | 2***} | Шланг | |
| 38 | 3***} | Гайка ISО 8675 М12Х1.5-04-А3G | |
| 39 | 2***} | Трубопровод | |
| 40 | Н***3 | Ниппель масленки 12 СSN 23 | |
| 41 | 3***} | Шпилька М8Х20 СSN 02 1178.25 | |
| 42 | 2***} | Кронштейн подвески правый | |
| 43 | 2***} | Кронштейн подвески левый | |
| 44 | Ш***2 | Шайба пружинная 12 СSN 02 | |
| 45 | 3***} | Болт М12Х40 СSN 02 1143.55 | |
| 46 | 3***} | Шайба 13 СSN 02 1702.15 | |
| 47 | 3***} | Болт М12Х100 СSN 02 1201.55 | |
| 48 | 3***} | Болт ISО 4014 М8Х35-8.8-А4G | |
| 49 | 2***} | Кронштейн | |
| 50 | 3***} | Болт ISО 4017 М12Х30-8.8-А5G | |
| 51 | 2***} | Шланг 1100 ММ | |
| 52 | 4***} | Хомут 500Х12 | |
| 53 | 4***} | Хомут 290Х4.8 ТSL 290-SС | |
| 55 | 5***} | Скоба ТОRRО 32-50/13-С7W1 | |
| 56 | К***N | Кольцо уплотнительное 10Х14 СSN |
