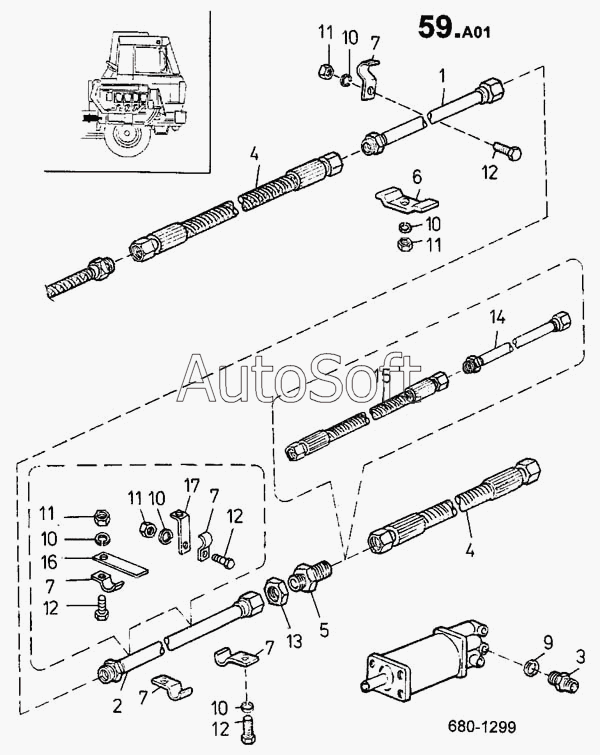

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Механизм управления сцеплением на шасси (680)
9
17
16
15
14
13
12
11
10
1
7
6
5
Шланг высокого давления
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Шланг высокого давления | Ш***я | Шланг высокого давления | |
| 1 | 2***} | Трубопровод | |
| 2 | 2***} | Трубопровод | |
| 3 | 3***} | Штуцер JS 8 СSN 13 7854.22 | |
| 4 | Ш***я | Шланг высокого давления | |
| 5 | 2***} | Штуцер | |
| 6 | 2***} | Держатель трубок 50Х30 | |
| 7 | 2***} | Скоба трубки | |
| 9 | К***8 | Кольцо уплотнительное 14Х18 | |
| 10 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 11 | 3***} | Гайка ISО 4032 М8-5-А2G | |
| 12 | 3***} | Болт ISО 4017 М8Х20-5.8-А4G | |
| 13 | 3***} | Гайка ISО 8675 М16Х1.5-04-А3G | |
| 14 | 2***} | Трубопровод | |
| 15 | Ш***0 | Шланг высокого давления JS 8Х250 | |
| 16 | 2***} | Держатель хомута | |
| 17 | 2***} | Держатель хомута |
