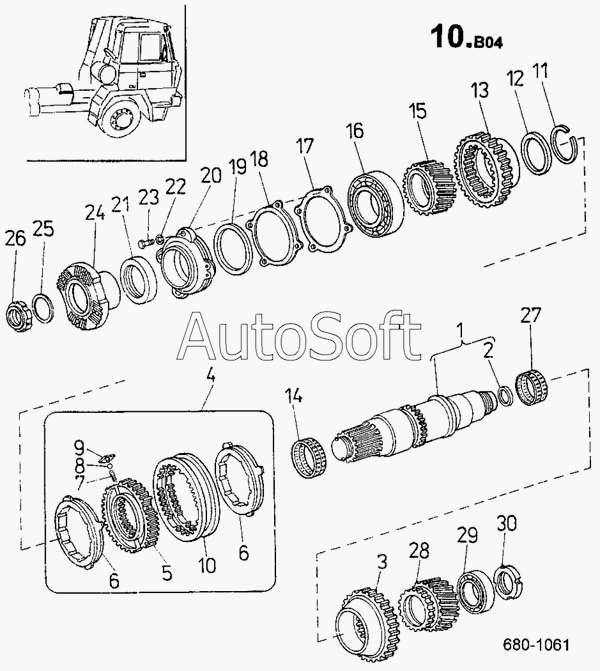

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Вал ведущий, вилка (680)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
20 1728 {10В04/15А}
16
17
18
19
20
21
22
23
24
25
26
27
28
20 1728 {10В04/28А}
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20 1728 {10В04/15А} | 2***} | Шестерня ведущая | |
| 20 1728 {10В04/28А} | 2***} | Шестерня ведущая | |
| 1 | 2***} | Бал ведущий | |
| 2 | 2***} | Булка | |
| 3 | З***е | Зацепление зубчатое | |
| 4 | 2***} | Синхронизатор | |
| 5 | 2***} | Вилка | |
| 6 | 2***} | Конус синхронизатора | |
| 7 | 2***} | Пружина | |
| 8 | 3***} | Шарик III 10 СSN 02 3680 | |
| 9 | 2***} | Сухарь | |
| 10 | 2***} | Муфта передвижная | |
| 11 | 2***} | Кольцо стопорное | |
| 12 | 2***} | Распорка | |
| 13 | З***е | Зацепление зубчатое | |
| 14 | П***А | Подшипник игольчатый INА | |
| 15 | 2***} | Шестерня ведущая | |
| 16 | Р***й | Роликоподшипник конический | |
| 17 | 2***} | Шайба установочная 0.5 ММ | |
| 18 | 2***} | Шайба установочная 0.1 ММ | |
| 19 | 2***} | Кольцо уплотнительное 130Х3 SI | |
| 20 | 2***} | Крышка ведущего бала | |
| 21 | У***Р | Уплотнение для валов GР | |
| 22 | Ш***2 | Шайба пружинная 12 СSN 02 | |
| 23 | 3***} | Болт ISО 4014 М12Х45-8.8-А5G | |
| 24 | 2***} | Фланец | |
| 25 | К***I | Кольцо уплотнительное 6ОХ5О SI | |
| 26 | 2***} | Гайка | |
| 27 | П***А | Подшипник игольчатый INА | |
| 28 | 2***} | Шестерня ведущая | |
| 29 | Р***й | Роликоподшипник конический | |
| 30 | 2***} | Гайка |
