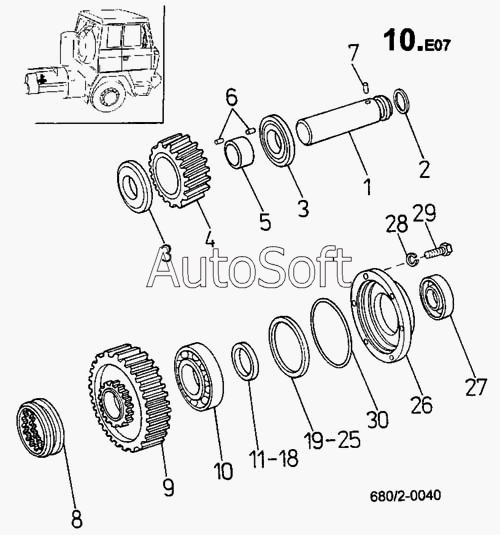

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Шестерня заднего хода (680/2)
16
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Палец | |
| 2 | 2***} | Кольцо уплотнительное 44Х36 SI | |
| 3 | 2***} | Накладка | |
| 4 | 2***} | Шестерная заднего года | |
| 5 | 2***} | Распорка | |
| 6 | 3***} | Ролик III 7Х14 СSN 02 3685 | |
| 7 | 2***} | Палец стопорный | |
| 8 | 2***} | Муфта переключения 1-зх | |
| 9 | 2***} | Шестерня заднего хода | |
| 10 | Р***й | Роликоподшипник конический | |
| 11 | 2***} | Кольцо стопорное | |
| 12 | 2***} | Кольцо стопорное | |
| 13 | 2***} | Кольцо стопорное | |
| 14 | 2***} | Кольцо стопорное | |
| 15 | 2***} | Кольцо стопорное | |
| 16 | 2***} | Кольцо стопорное | |
| 17 | 2***} | Кольцо стопорное | |
| 18 | 2***} | Кольцо стопорное | |
| 19 | 2***} | Шайба 1 ММ | |
| 20 | 2***} | Шайба 1.15 ММ | |
| 21 | 2***} | Шайба 1.3 ММ | |
| 22 | 2***} | Шайба 1.45 ММ | |
| 23 | 2***} | Шайба 1.6 ММ | |
| 24 | 2***} | Шайба 1.75 ММ | |
| 25 | 2***} | Шайба 1.9 ММ | |
| 26 | 2***} | Фланец | |
| 27 | У***G | Уплотнение для валов G | |
| 28 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 29 | 3***} | Болт ISО 4017 М10Х28-8.8-А5G | |
| 30 | 2***} | Кольцо 150Х3 СSN 02 9281.9 SI |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
