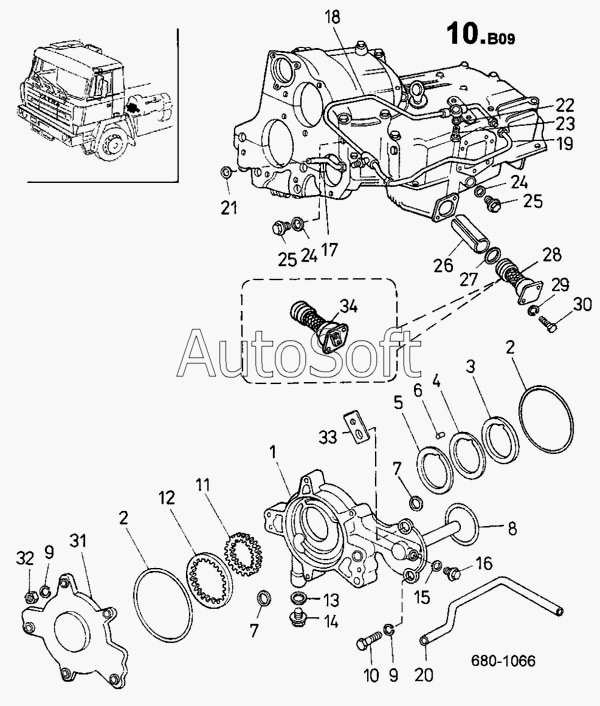

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Масляный насос, масляный фильтр (680)
26
17
18
19
20
21
22
23
24
25
16
27
28
29
30
31
32
33
34
Кольцо уплотнительное 28Х20
2
2
Кольцо уплотнительное 130Х3
3
4
5
6
7
1
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Кольцо уплотнительное 130Х3 | К***3 | Кольцо уплотнительное 130Х3 | |
| Кольцо уплотнительное 28Х20 | К***0 | Кольцо уплотнительное 28Х20 | |
| 1 | 2***} | Картер насоса | |
| 2 | 2***} | Кольцо уплотнительное 130Х3 SI | |
| 2 | К***3 | Кольцо уплотнительное 130Х3 | |
| 3 | 2***} | Накладка | |
| 4 | 2***} | Шайба установочная 0.1 ММ | |
| 5 | 2***} | Шайба установочная 0.5 ММ | |
| 6 | 3***} | Штифт ISО 2338-А-5Х10-SТ | |
| 7 | К***0 | Кольцо уплотнительное 28Х20 | |
| 8 | К***3 | Кольцо уплотнительное 75Х3 | |
| 9 | Ш***2 | Шайба пружинная 12 СSN 02 | |
| 10 | 3***} | Болт ISО 4017 М12Х30-8.8-А5G | |
| 11 | 2***} | Шестерная насоса | |
| 12 | 2***} | Шестерня насоса | |
| 13 | К***6 | Кольцо уплотнительное 20Х26 | |
| 14 | 3***} | Пробка М20Х1.5 СSN 02 1915.15 | |
| 15 | К***0 | Кольцо уплотнительное 16Х20 | |
| 16 | 3***} | Пробка М16Х1.5 СSN 02 1915.15 | |
| 17 | 2***} | Трубопровод | |
| 18 | 2***} | Трубопровод | |
| 19 | 2***} | Трубопровод | |
| 20 | 2***} | Трубка | |
| 21 | 2***} | Кольцо уплотнительное 16Х12 SI | |
| 22 | К***0 | Кольцо уплотнительное 16Х20 | |
| 23 | З***3 | Зажим РRО РRIРОJКU 10 СSN 13 | |
| 24 | К***N | Кольцо уплотнительное 36Х44 СSN | |
| 25 | 2***} | Пробка М36Х1.5 | |
| 26 | 2***} | Защитный лист | |
| 27 | 2***} | Кольцо уплотнительное 60Х3 SI | |
| 28 | 2***} | Масляный фильтр | |
| 29 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 30 | 3***} | Болт ISО 4017 М8Х18-8.8-А4G | |
| 31 | 2***} | Крышка насоса | |
| 32 | 3***} | Гайка ISО 4032 М12-8-А3G | |
| 33 | 2***} | Держатель | |
| 34 | 2***} | Масляный фильтр |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
