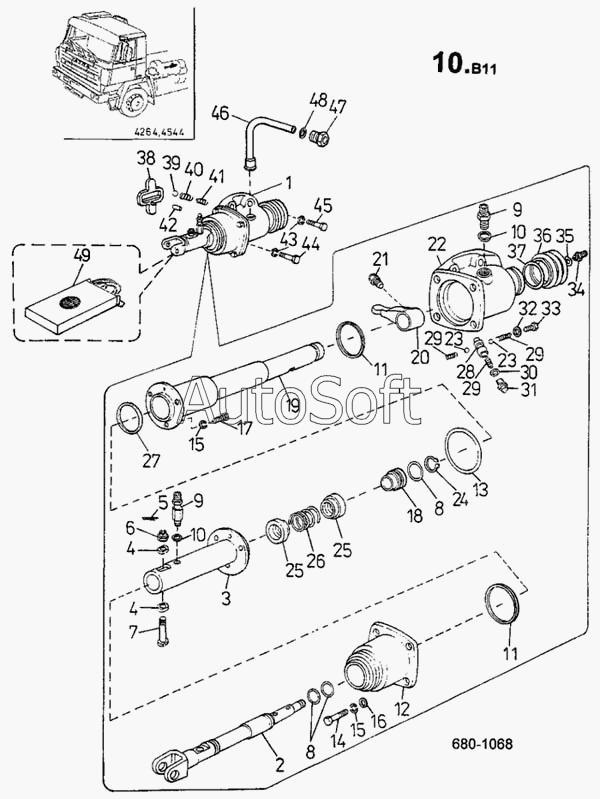

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Усилитель механизма переключения передач (680)
38
26
27
28
29
30
31
32
33
34
35
36
37
25
39
40
41
42
43
44
45
46
47
48
49
13
2
3
4
5
6
7
8
9
10
11
11
12
1
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Усилитель переключения | |
| 2 | 2***} | Шток управления | |
| 3 | 2***} | Шток переключения передний | |
| 4 | 2***} | Сухарь направляющий | |
| 5 | 3***} | Шплинт 2Х25 СSN 02 1781.05 | |
| 6 | 3***} | Гайка М10 СSN 02 1412.25 | |
| 7 | 2***} | Палец вилки | |
| 8 | К***8 | Кольцо уплотнительное 22Х18 | |
| 9 | 2***} | Штуцер | |
| 10 | К***6 | Кольцо уплотнительное 10Х16 | |
| 11 | К***0 | Кольцо уплотнительное 50Х40 | |
| 11 | К***2 | Кольцо уплотнительное 50Х40 442 | |
| 12 | 2***} | Цилиндр усилителя | |
| 13 | К***5 | Кольцо уплотнительное 85Х75 | |
| 14 | 3***} | Болт ISО 4014 М8Х30-8.8-А4G | |
| 15 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 16 | 3***} | Шайба 8.4 СSN 02 1702.15 | |
| 17 | 3***} | Болт М8Х20 СSN 02 1207.55 | |
| 18 | 2***} | Направляющая | |
| 19 | 2***} | Шток переключения задний | |
| 20 | 2***} | Палец переключения | |
| 21 | 2***} | Болт стопорный | |
| 22 | 2***} | Коробка переключения | |
| 23 | 3***} | Шарик III 10 СSN 02 3680 | |
| 24 | К***2 | Кольцо стопорное 12 СSN 02 | |
| 25 | 2***} | Клапан | |
| 26 | 2***} | Пружина | |
| 27 | К***N | Кольцо уплотнительное 36Х2 СSN | |
| 28 | 2***} | Палец арретирующий | |
| 29 | 2***} | Пружина | |
| 30 | К***4 | Кольцо уплотнительное 20Х24 | |
| 31 | 2***} | Пробка | |
| 32 | К***6 | Кольцо уплотнительное 12Х16 | |
| 33 | 3***} | Болт ISО 4017 М12Х35-8.8-А5G | |
| 34 | 3***} | Штуцер 6 СSN 13 7854.22 | |
| 35 | Ш***2 | Шайба стопорная 13 СSN 02 | |
| 36 | 2***} | Чехол | |
| 37 | К***2 | Кольцо 32Х24 SМ.45802 СSN 02 | |
| 38 | 2***} | Звено блокировочное | |
| 39 | 3***} | Шарик D11.113 7/16 РАLСЕ II | |
| 40 | 2***} | Пружина | |
| 41 | 2***} | Пружина | |
| 42 | 3***} | Штифт ISО 2338-А-8Х16-SТ | |
| 43 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 44 | 3***} | Болт ISО 4014 М10Х65-8.8-А5G | |
| 45 | 3***} | Болт ISО 4014 М10Х45-8.8-А5G | |
| 46 | 2***} | Трубка обезвоздушивания | |
| 47 | 2***} | Штуцер | |
| 48 | К***N | Кольцо уплотнительное 14Х20 СSN | |
| 49 | К***к | Комплект прокладок |
