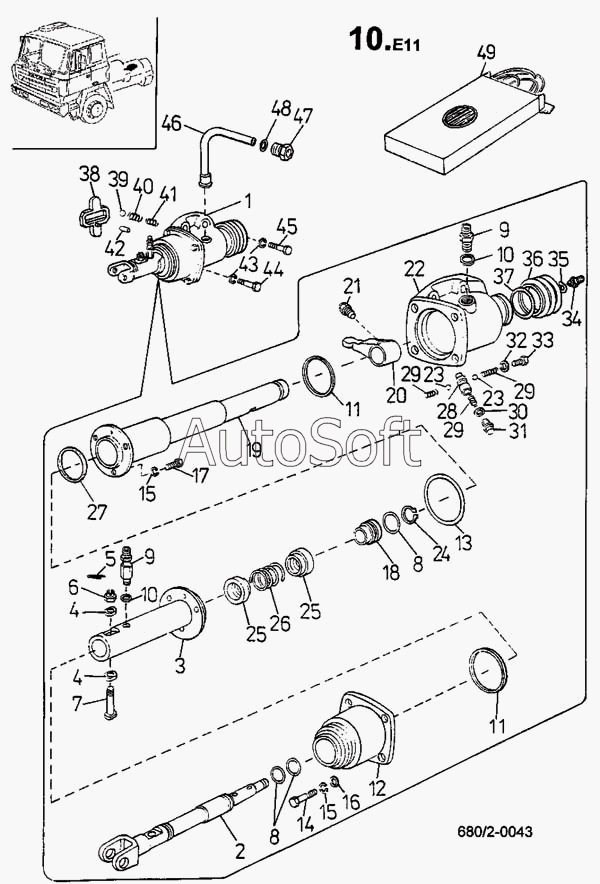

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Усилитель механизма переключения передач (680/2)
38
26
27
28
29
30
31
32
33
34
35
36
37
25
39
40
41
42
43
44
45
46
47
48
49
13
2
3
4
5
6
7
8
9
10
11
11
12
1
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Усилитель переключения | |
| 2 | 2***} | Шток управления | |
| 3 | 2***} | Шток переключения передний | |
| 4 | 2***} | Сухарь направляющий | |
| 5 | 3***} | Шплинт 2Х25 СSN 02 1781.05 | |
| 6 | 3***} | Гайка М10 СSN 02 1412.25 | |
| 7 | 2***} | Палец вилки | |
| 8 | К***8 | Кольцо уплотнительное 22Х18 | |
| 9 | 2***} | Штуцер | |
| 10 | К***6 | Кольцо уплотнительное 10Х16 | |
| 11 | К***0 | Кольцо уплотнительное 50Х40 | |
| 11 | К***2 | Кольцо уплотнительное 50Х40 442 | |
| 12 | 2***} | Цилиндр усилителя | |
| 13 | К***5 | Кольцо уплотнительное 85Х75 | |
| 14 | 3***} | Болт ISО 4014 М8Х30-8.8-А4G | |
| 15 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 16 | 3***} | Шайба 8.4 СSN 02 1702.15 | |
| 17 | 3***} | Болт М8Х20 СSN 02 1207.55 | |
| 18 | 2***} | Направляющая | |
| 19 | 2***} | Шток переключения задний | |
| 20 | 2***} | Палец переключения | |
| 21 | 2***} | Болт стопорный | |
| 22 | 2***} | Коробка переключения | |
| 23 | 3***} | Шарик III 10 СSN 02 3680 | |
| 24 | К***2 | Кольцо стопорное 12 СSN 02 | |
| 25 | 2***} | Клапан | |
| 26 | 2***} | Пружина | |
| 27 | К***2 | Кольцо уплотнительное 36Х2 | |
| 28 | 2***} | Палец арретирующий | |
| 29 | 2***} | Пружина | |
| 30 | К***4 | Кольцо уплотнительное 20Х24 | |
| 31 | 2***} | Пробка | |
| 32 | К***2 | Кольцо уплотельное 12Х18 СSN 02 | |
| 33 | 3***} | Болт ISО 4017 М12Х35-8.8-А5G | |
| 34 | 3***} | Штуцер 6 СSN 13 7854.22 | |
| 35 | Ш***2 | Шайба стопорная 13 СSN 02 | |
| 36 | 2***} | Чехол | |
| 37 | К***2 | Кольцо 32Х24 SМ.45802 СSN 02 | |
| 38 | 2***} | Звено блокировочное | |
| 39 | 3***} | Шарик D11.113 7/16 РАLСЕ II | |
| 40 | 2***} | Пружина | |
| 41 | 2***} | Пружина | |
| 42 | 3***} | Штифт ISО 2338-А-8Х16-SТ | |
| 43 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 44 | 3***} | Болт ISО 4014 М10Х65-8.8-А5G | |
| 45 | 3***} | Болт ISО 4014 М10Х45-8.8-А5G | |
| 46 | 2***} | Трубка обезвоздушивания | |
| 47 | 2***} | Штуцер | |
| 48 | К***0 | Кольцо уплотнительное 14Х20 | |
| 49 | К***- | Комплект прокладок - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
