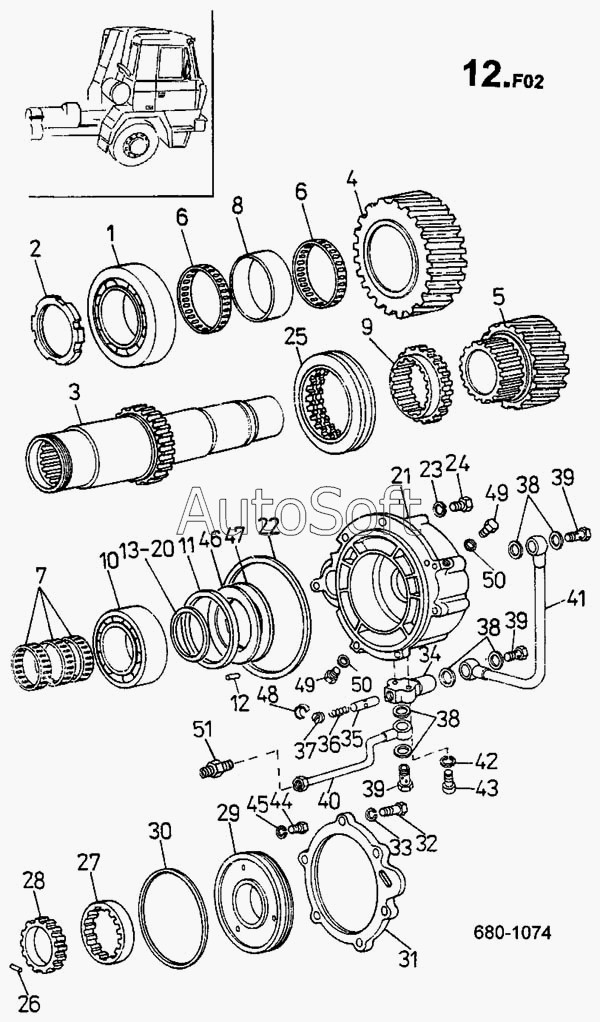

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Вал ведущий, шестерня ведущая (680)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
46
47
48
49
49
50
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***к | Конический роликоподшипник | |
| 2 | 2***} | Гайка | |
| 3 | 2***} | Вал ведущий | |
| 4 | 2***} | Шестерня ведущая | |
| 5 | 2***} | Шестерня ведущая | |
| 6 | П***К | Подшипник игольчатый INАК | |
| 7 | П***К | Подшипник игольчатый INАК | |
| 8 | 2***} | Кольцо | |
| 9 | З***е | Зацепление зубчатое | |
| 10 | 3***} | Подшипник 32312В SРЕСIАL | |
| 11 | 2***} | Накладка | |
| 12 | 3***} | Штифт ISО 2338-А-5Х10-SТ | |
| 13 | 2***} | Кольцо стопорное 2.00 ММ | |
| 14 | 2***} | Кольцо стопорное 2.05 ММ | |
| 15 | 2***} | Кольцо стопорное 2.10 ММ | |
| 16 | 2***} | Кольцо стопорное 2.15 ММ | |
| 17 | 2***} | Кольцо стопорное 2.20 ММ | |
| 18 | 2***} | Кольцо стопорное 2.25 ММ | |
| 19 | 2***} | Кольцо стопорное 2.30 ММ | |
| 20 | 2***} | Кольцо стопорное 2.35 ММ | |
| 21 | 2***} | Крышка задняя | |
| 22 | 2***} | Кольцо уплотнительное 190Х3 | |
| 23 | Ш***2 | Шайба пружинная 12 СSN 02 | |
| 24 | 3***} | Болт ISО 4017 М12Х35-8.8-А5G | |
| 25 | 2***} | Венец соединительный | |
| 26 | 2***} | Ролик | |
| 27 | 2***} | Шестерня насоса | |
| 28 | 2***} | Шестерня насоса | |
| 29 | 2***} | Крышка насоса | |
| 30 | К***3 | Кольцо уплотнительное 130Х3 | |
| 31 | 2***} | Крышка задняя | |
| 32 | 3***} | Болт ISО 4014 М10Х40-8.8-А5G | |
| 33 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 34 | 2***} | Корпус | |
| 35 | 2***} | Золотник | |
| 36 | 2***} | Пружина | |
| 37 | 2***} | Пробка М16Х1.5 | |
| 38 | К***2 | Кольцо уплотнительное 18Х22 | |
| 38 | К***N | Кольцо уплотнительное 18Х22 СSN | |
| 39 | З***3 | Зажим РRО РRIРОJКU 13 СSN 13 | |
| 40 | 2***} | Трубка всасывающая | |
| 41 | 2***} | Трубка напорная | |
| 42 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 43 | 3***} | Болт М8Х40 СSN 02 1143.55 | |
| 44 | 3***} | Болт ISО 4017 М6Х25-8.8-А4G | |
| 45 | Ш***2 | Шайба пружинная 6 СSN 02 | |
| 46 | 2***} | Шайба установочная 0.5 ММ | |
| 47 | 2***} | Шайба установочная 0.1 ММ | |
| 48 | 3***} | Лента РТFЕ Т2530 РNG 8804 | |
| 49 | 3***} | Пробка М12Х1.5Х10 СSN 02 1915.15 | |
| 49 | П***2 | Пробка М12Х1.5Х10 СSN 02 | |
| 50 | К***6 | Кольцо уплотнительное 12Х16 | |
| 50 | К***N | Кольцо уплотнительное 12Х16 СSN | |
| 51 | 3***} | Горловина 13 СSN 13 7854.22 |
