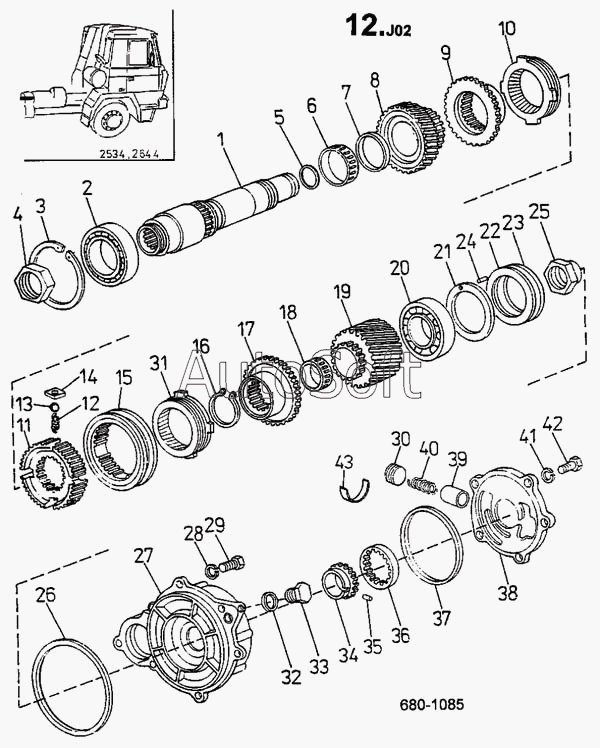

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Вал ведущий, шестерни ведущие (680)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Вал ведущий | |
| 2 | 3***} | Подшипник 32018АХ SРЕСIАL | |
| 3 | 3***} | Кольцо стопорное 140 СSN 02 2931 | |
| 4 | 2***} | Гайка | |
| 5 | К***N | Кольцо уплотнительное 50Х40 СSN | |
| 6 | П***К | Подшипник игольчатый INАК | |
| 7 | 2***} | Кольцо | |
| 8 | 2***} | Шестерня ведущая | |
| 9 | З***е | Зацепление зубчатое | |
| 10 | 2***} | Конус синхронизирующий | |
| 11 | 2***} | Вилка | |
| 12 | 2***} | Пружина | |
| 13 | 3***} | Шарик III 10 СSN 02 3680 | |
| 14 | 2***} | Сухарь | |
| 15 | 2***} | Хомут | |
| 16 | 3***} | Кольцо стопорное 90 СSN 02 2930 | |
| 17 | З***е | Зацепление зубчатое | |
| 18 | П***К | Подшипник игольчатый INАК | |
| 19 | 2***} | Шестерня ведущая | |
| 20 | 3***} | Подшипник 32312В SРЕСIАL | |
| 21 | 2***} | Накладка | |
| 22 | 2***} | Шайба установочная 0.1 ММ | |
| 23 | 2***} | Шайба установочная 0.5 ММ | |
| 24 | 3***} | Штифт ISО 2338-А-5Х10-SТ | |
| 25 | 2***} | Гайка | |
| 26 | 2***} | Кольцо уплотнительное 190Х3 | |
| 27 | 2***} | Крышка задняя | |
| 28 | Ш***2 | Шайба пружинная 12 СSN 02 | |
| 29 | 3***} | Болт ISО 4017 М12Х35-8.8-А5G | |
| 30 | 2***} | Пробка М16Х1.5 | |
| 31 | 2***} | Конус синхронизирующий | |
| 32 | К***0 | Кольцо уплотнительное 16Х20 | |
| 33 | 3***} | Пробка М16Х1.5 СSN 02 1915.15 | |
| 34 | 2***} | Шестерня насоса | |
| 35 | 2***} | Ролик | |
| 36 | 2***} | Шестерня насоса | |
| 37 | К***3 | Кольцо уплотнительное 140Х3 | |
| 38 | 2***} | Крышка насоса | |
| 39 | 2***} | Золотник | |
| 40 | 2***} | Пружина | |
| 41 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 42 | 3***} | Болт ISО 4014 М10Х35-8.8-А5G | |
| 43 | 3***} | Лента РТFЕ Т2530 РNG 8804 |
