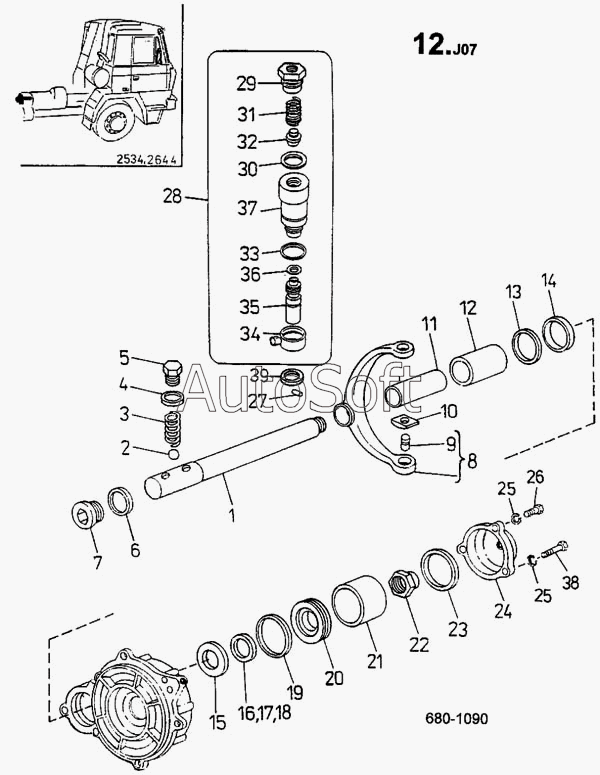

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Штоки и вилки переключения передач (680)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Шток вилки | |
| 2 | 3***} | Шарик D11.113 7/16 РАLСЕ II | |
| 3 | 2***} | Пружина | |
| 4 | К***N | Кольцо уплотнительное 14Х18 СSN | |
| 5 | Б***1 | Болт сливной М14Х1.5 СSN 31 | |
| 6 | К***6 | Кольцо уплотнительное 30Х36 | |
| 7 | 2***} | Пробка | |
| 8 | 2***} | Вилка редуктора | |
| 9 | 2***} | Палец сухаря | |
| 10 | 2***} | Сухарь направляющий | |
| 11 | 2***} | Трубка | |
| 12 | 2***} | Втулка | |
| 13 | К***2 | Кольцо уплотнительное 36Х2 | |
| 14 | К***I | Кольцо уплотнительное 40Х32 SI | |
| 15 | 2***} | Шайба | |
| 16 | 2***} | Шайба установочная 1.0 ММ | |
| 17 | 2***} | Шайба установочная 0.2 ММ | |
| 18 | 2***} | Шайба установочная 0.5 ММ | |
| 19 | К***3 | Кольцо уплотнительное 73Х63 | |
| 20 | 2***} | Поршень | |
| 21 | 2***} | Втулка | |
| 22 | 2***} | Гайка | |
| 23 | К***3 | Кольцо уплотнительное 80Х3 | |
| 24 | 2***} | Крышка цилиндра | |
| 25 | Ш***2 | Шайба пружинная 10 СSN 02 | |
| 26 | 3***} | Болт ISО 4014 М10Х35-8.8-А5G | |
| 27 | 3***} | Ролик III 6Х6 СSN 02 3685 | |
| 28 | 2***} | Вентиль | |
| 29 | 2***} | Штуцер | |
| 30 | К***N | Кольцо уплотнительное 22Х27 СSN | |
| 31 | 2***} | Пружина | |
| 32 | 2***} | Клапан | |
| 33 | К***N | Кольцо уплотнительное 25Х2 СSN | |
| 34 | 2***} | Соединение | |
| 35 | 2***} | Кнопка | |
| 36 | К***8 | Кольцо уплотнительное 12Х8 | |
| 37 | 2***} | Втулка | |
| 38 | 3***} | Болт ISО 4014 М10Х95-8.8-А5G | |
| 39 | К***N | Кольцо уплотнительное 20Х26 СSN |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
