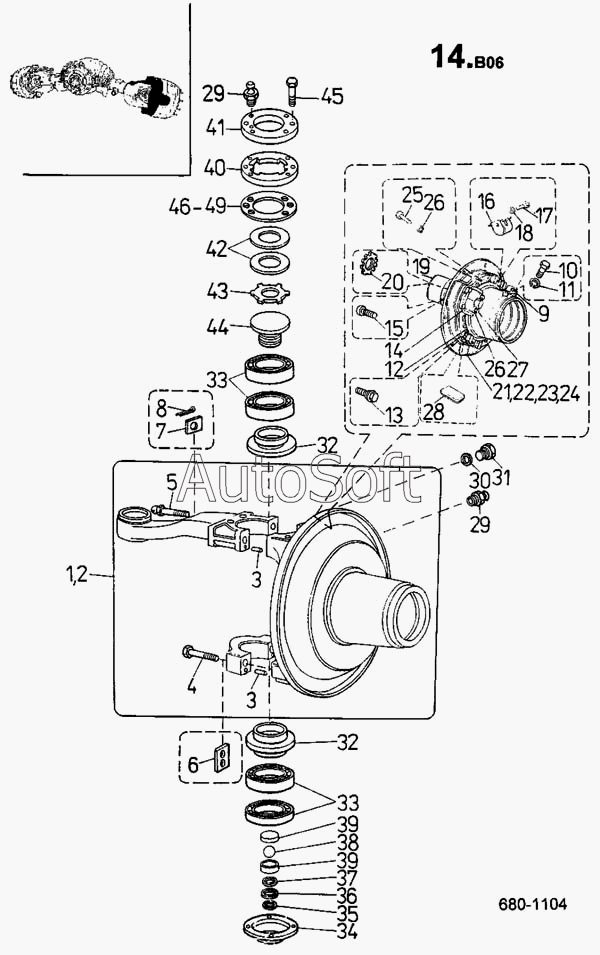

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Поворотный шкворень, тормоза перрот (680)
37
25
26
27
28
29
30
31
32
33
34
35
36
24
38
39
40
41
42
43
44
45
46
47
48
49
12
20 7301 {14В06/01А}
2
20 7301 {14В06/02А}
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20 7301 {14В06/01А} | 2***} | Поворотный шкворень | |
| 20 7301 {14В06/02А} | 2***} | Поворотный шкворень | |
| 1 | 2***} | Поворотный шкворень | |
| 2 | 2***} | Поворотный шкворень | |
| 3 | 3***} | Штифт ISО 2338-А-8Х20-SТ | |
| 4 | 3***} | Болт ISО 4014 М12Х55-8.8-А5G | |
| 5 | 2***} | Болт рулевой сошки | |
| 6 | 2***} | Шайба стопорная | |
| 7 | 2***} | Шайба стопорная | |
| 8 | 3***} | Шплинт 4Х36 СSN 02 1781.05 | |
| 9 | 2***} | Держатель | |
| 10 | 3***} | Болт ISО 4014 М8Х30-8.8-А4G | |
| 11 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 12 | 2***} | Балка тормозная | |
| 13 | 2***} | Болт | |
| 14 | 4***} | Тормозной блок 12 739 075 | |
| 15 | 3***} | Болт М12Х1.5Х30 СSN 02 1143.75 | |
| 16 | 4***} | Пружина 13 304 029 | |
| 17 | 2***} | Болт | |
| 18 | 3***} | Шайба 10.5 СSN 02 1702.15 | |
| 19 | 2***} | Цилиндр тормозной | |
| 20 | 2***} | Гайка | |
| 21 | 2***} | Крышка защитная | |
| 22 | 2***} | Крышка защитная | |
| 23 | 2***} | Крышка защитная | |
| 24 | 2***} | Крышка защитная | |
| 25 | 3***} | Болт М8Х25 СSN 02 1143.55 | |
| 26 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 27 | 3***} | Винт М8Х12 СSN 02 1143.55 | |
| 28 | 2***} | Пробка | |
| 29 | Н***3 | Ниппель масленки М10Х1 СSN 23 | |
| 30 | К***N | Кольцо уплотнительное 8Х12 СSN | |
| 31 | 3***} | Пробка М8Х1 СSN 02 1915.15 | |
| 32 | 2***} | Кольцо уплотнительное | |
| 33 | Ш***V | Шарикоподшипник NU 4910W 33V | |
| 34 | 2***} | Втулка упорная | |
| 35 | 2***} | Шайба 0.5 ММ | |
| 36 | 2***} | Шайба 0.3 ММ | |
| 37 | 2***} | Шайба 0.2 ММ | |
| 38 | 3***} | Шарик 13/8'' СSN 02 3680 | |
| 39 | 2***} | Вкладыш шаровой | |
| 40 | 2***} | Кольцо верхнее | |
| 41 | 2***} | Крышка верхняя | |
| 42 | П***5 | Пружина тарельчатая 70Х30.5Х2.5 | |
| 43 | 2***} | Шайба | |
| 44 | 2***} | Болт | |
| 45 | 3***} | Болт ISО 4014 М8Х40-10.9-А4G | |
| 46 | 2***} | Шайба | |
| 47 | 2***} | Шайба 0.2 ММ | |
| 48 | 2***} | Шайба 0.5 ММ | |
| 49 | 2***} | Шайба 1 ММ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
