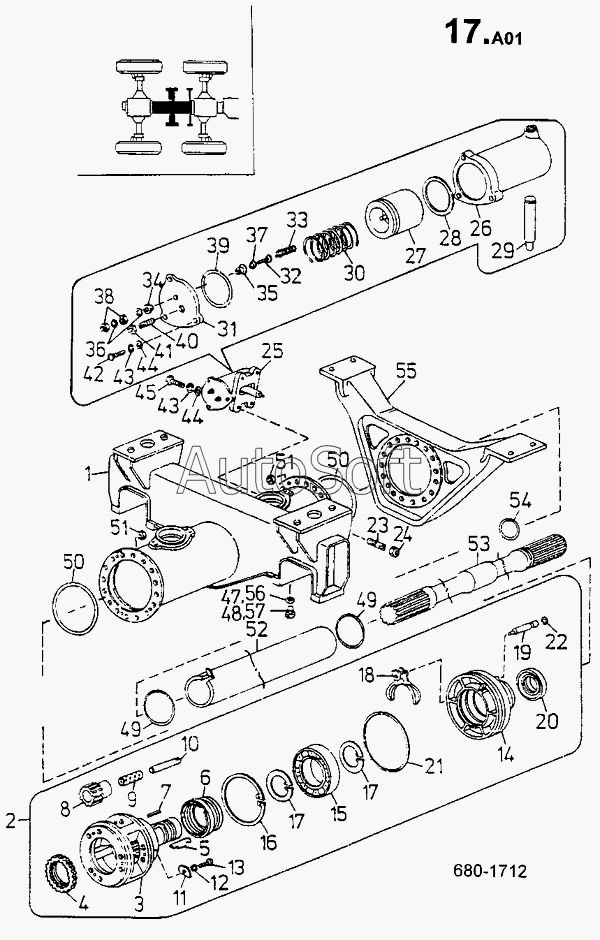

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Соединительная часть передняя (680)
43
30
31
32
33
34
35
36
37
38
39
40
41
42
29
44
45
47
48
49
50
51
52
53
54
55
56
57
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Промежуточная часть | |
| 2 | 2***} | Дифференциал | |
| 3 | 2***} | Картер дифференциала | |
| 4 | 2***} | Муфта соединительная | |
| 5 | 2***} | Палец подвижной | |
| 6 | 2***} | Муфта переключения | |
| 7 | 3***} | Шпонка 8Н 9Х7Х36 СSN 02 2562 | |
| 8 | 2***} | Сателлит | |
| 9 | 9***} | Втулка РS 2460 КU | |
| 10 | 2***} | Палец | |
| 11 | 2***} | Шайба стопорная | |
| 12 | Ш***2 | Шайба стопорная 10.5 СSN 02 | |
| 13 | 3***} | Болт ISО 4017 М10Х16-8.8-А5G | |
| 14 | 2***} | Втулка подшипника | |
| 15 | 3***} | Подшипник 6219 СSN 02 4630 | |
| 16 | К***2 | Кольцо стопорное 170 СSN 02 | |
| 17 | К***2 | Кольцо стопорное 95 СSN 02 | |
| 18 | 2***} | Вилка переключения | |
| 19 | 2***} | Палец направляющий | |
| 20 | У***G | Уплотнение для валов G | |
| 21 | К***5 | Кольцо уплотнительное 220Х5 | |
| 22 | К***4 | Кольцо уплотнительное 18Х14 | |
| 23 | В***4 | Винт установочный ISО 7434 | |
| 24 | 3***} | Гайка ISО 4035 М12-04-А3G | |
| 25 | 2***} | Цилиндр управления | |
| 26 | 2***} | Цилиндр управления | |
| 27 | 2***} | Поршень | |
| 28 | К***N | Кольцо уплотнительное 60Х50 СSN | |
| 29 | 2***} | Палец управления | |
| 30 | 2***} | Пружина | |
| 31 | 2***} | Крышка цилиндра | |
| 32 | 3***} | Болт ISО 1207 М4Х28-5.8-А4G | |
| 33 | 2***} | Пружина | |
| 34 | 2***} | Шайба | |
| 35 | 2***} | Шайба 5 ММ | |
| 36 | 3***} | Шайба 4.3 СSN 02 1702.15 | |
| 37 | 3***} | Шайба 4.3 СSN 02 1726.15 | |
| 38 | 3***} | Гайка ISО 4032 М4-5-А2G | |
| 39 | К***N | Кольцо уплотнительное 60Х2 СSN | |
| 40 | В***2 | Винт установочный М8Х35 СSN 02 | |
| 41 | 3***} | Гайка ISО 4035 М8-04-А2G | |
| 42 | 3***} | Болт ISО 4017 М8Х25-5.8-А4G | |
| 43 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 44 | 3***} | Шайба 8.4 СSN 02 1702.15 | |
| 45 | 3***} | Болт ISО 4017 М8Х30-5.8-А4G | |
| 47 | К***8 | Кольцо уплотнительное 14Х18 | |
| 48 | Б***1 | Болт сливной М14Х1.5 СSN 31 | |
| 49 | К***0 | Кольцо уплотнительное 80Х70 | |
| 50 | К***N | Кольцо уплотнительное 250Х3 СSN | |
| 51 | 2***} | Гайка М20 | |
| 52 | 2***} | Трубка защитная | |
| 53 | 2***} | Соединительный вал передний | |
| 54 | К***N | Кольцо уплотнительное 50Х3 СSN | |
| 55 | 2***} | Поперечник | |
| 56 | К***4 | Кольцо уплотнительное 10Х14 | |
| 57 | 3***} | Пробка М10Х1 СSN 02 1915.15 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
