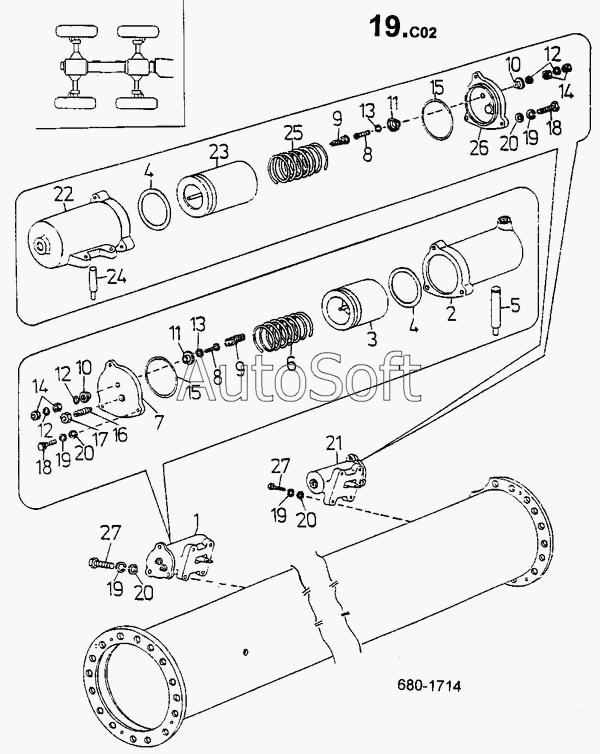

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Приводные цилиндры (680)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Цилиндр управления | |
| 2 | 2***} | Цилиндр управления | |
| 3 | 2***} | Поршень | |
| 4 | К***N | Кольцо уплотнительное 60Х50 СSN | |
| 5 | 2***} | Палец управления | |
| 6 | 2***} | Пружина | |
| 7 | 2***} | Крышка цилиндра | |
| 8 | 3***} | Болт ISО 1207 М4Х28-5.8-А4G | |
| 9 | 2***} | Пружина | |
| 10 | 2***} | Шайба | |
| 11 | 2***} | Шайба 5 ММ | |
| 12 | 3***} | Шайба 4.3 СSN 02 1702.15 | |
| 13 | 3***} | Шайба 4.3 СSN 02 1726.15 | |
| 14 | 3***} | Гайка ISО 4032 М4-5-А2G | |
| 15 | К***N | Кольцо уплотнительное 60Х2 СSN | |
| 16 | В***2 | Винт установочный М8Х35 СSN 02 | |
| 17 | 3***} | Гайка ISО 4035 М8-04-А2G | |
| 18 | 3***} | Болт ISО 4017 М8Х25-5.8-А4G | |
| 19 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 20 | 3***} | Шайба 8.4 СSN 02 1702.15 | |
| 21 | 2***} | Цилиндр управления | |
| 22 | 2***} | Цилиндр переключения | |
| 23 | 2***} | Поршень | |
| 24 | 2***} | Палец переключения | |
| 25 | 2***} | Пружина | |
| 26 | 2***} | Крышка цилиндра | |
| 27 | 3***} | Болт ISО 4017 М8Х30-5.8-А4G |
