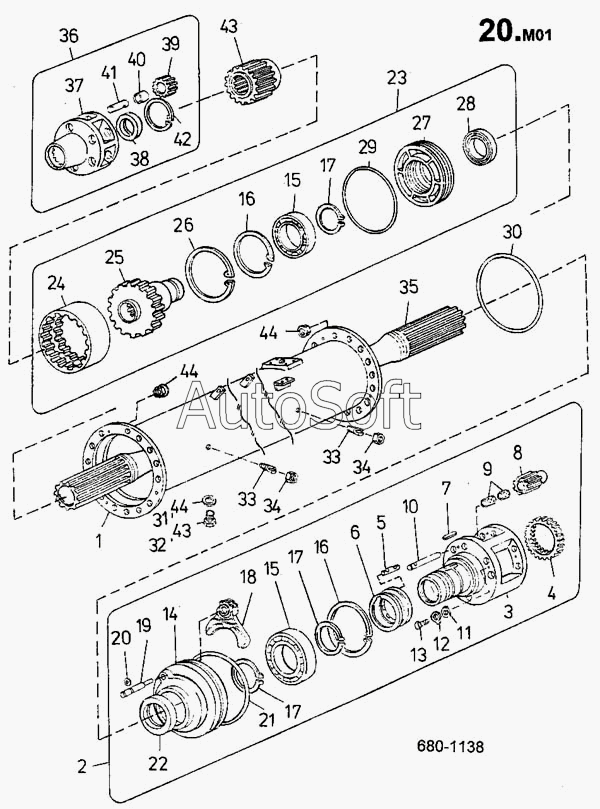

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Несущая труба задняя, дифференциалы, корончатое (680)
35
24
25
26
27
28
29
30
31
32
33
34
23
36
37
38
39
40
41
42
43
44
44
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Труба задняя | |
| 2 | 2***} | Дифференциал | |
| 3 | 2***} | Картер дифференциала | |
| 4 | 2***} | Муфта соединительная | |
| 5 | 2***} | Палец подвижной | |
| 6 | 2***} | Муфта переключения | |
| 7 | 3***} | Шпонка 8Н 9Х7Х36 СSN 02 2562 | |
| 8 | 2***} | Сателлит | |
| 9 | 3***} | Втулка РS 2440 КU | |
| 10 | 2***} | Палец | |
| 11 | 2***} | Шайба стопорная | |
| 12 | Ш***2 | Шайба стопорная 10.5 СSN 02 | |
| 13 | 3***} | Болт ISО 4017 М10Х16-8.8-А5G | |
| 14 | 2***} | Втулка подшипника | |
| 15 | 3***} | Подшипник 6219 СSN 02 4630 | |
| 15 | 3***} | Подшипник 6219 СSN 02 4630 | |
| 16 | К***2 | Кольцо стопорное 170 СSN 02 | |
| 17 | К***2 | Кольцо стопорное 95 СSN 02 | |
| 18 | 2***} | Вилка переключения | |
| 19 | 2***} | Палец направляющий | |
| 20 | К***4 | Кольцо уплотнительное 18Х14 | |
| 21 | К***5 | Кольцо уплотнительное 220Х5 | |
| 22 | У***3 | Уплотнение для валов 90Х120Х13 | |
| 23 | 2***} | Венец зубчатый | |
| 24 | 2***} | Венец зубчатый | |
| 25 | 2***} | Ступица | |
| 26 | К***2 | Кольцо стопорное 210 СSN 02 | |
| 27 | 2***} | Втулка подшипника | |
| 28 | У***3 | Уплотнение для валов G 95Х120Х13 | |
| 29 | К***N | Кольцо уплотнительное 220Х5 СSN | |
| 30 | К***N | Кольцо уплотнительное 250Х3 СSN | |
| 31 | К***8 | Кольцо уплотнительное 14Х18 | |
| 32 | Б***1 | Болт сливной М14Х1.5 СSN 31 | |
| 33 | В***4 | Винт установочный ISО 7434 | |
| 34 | 3***} | Гайка ISО 4035 М12-04-А3G | |
| 35 | 2***} | Вал соединительный | |
| 36 | 2***} | Картер дифференциала | |
| 37 | 2***} | Картер делителя | |
| 38 | 2***} | Гайка | |
| 39 | 2***} | Сателлит | |
| 40 | 3***} | Втулка РS 2450 КU | |
| 41 | 2***} | Палец | |
| 42 | К***2 | Кольцо стопорное 135 СSN 02 | |
| 43 | 2***} | Шестерная центральная | |
| 44 | К***4 | Кольцо уплотнительное 10Х14 | |
| 44 | К***N | Кольцо уплотнительное 10Х14 СSN |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
