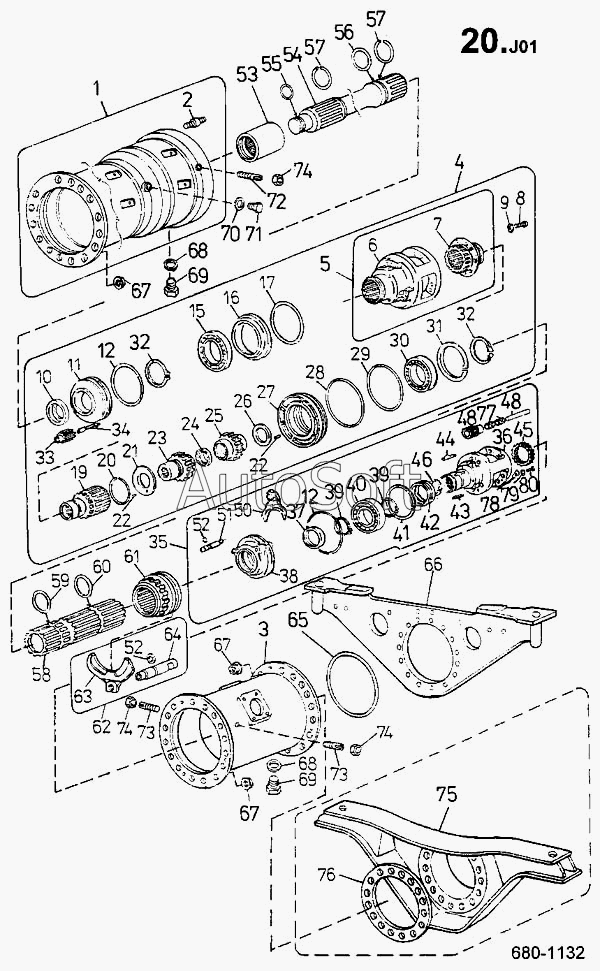

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Несущая труба задняя, дифференциалы (680)
53
62
61
60
59
58
57
56
55
54
63
52
52
51
50
48
46
45
44
43
71
80
79
78
77
76
75
74
73
72
42
70
69
68
68
67
66
65
64
10
22
21
20
19
17
16
15
12
11
23
9
8
7
6
5
4
3
2
32
41
40
39
38
37
36
35
34
33
1
31
30
29
28
27
26
25
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Несущая труба задняя | |
| 2 | 2***} | Шпилька | |
| 3 | 2***} | Труба задняя | |
| 4 | 2***} | Дифференциал | |
| 5 | 2***} | Картер дифференциала | |
| 6 | 2***} | Картер | |
| 7 | 2***} | Крышка | |
| 8 | 3***} | Болт ISО 4017 М12Х25-8.8-А5G | |
| 9 | Ш***2 | Шайба стопорная 13 СSN 02 | |
| 10 | У***G | Уплотнение для валов G | |
| 11 | 2***} | Втулка подшипника | |
| 12 | К***N | Кольцо уплотнительное 220Х5 СSN | |
| 15 | 3***} | Шарикоподшипник | |
| 16 | 2***} | Перегородка | |
| 17 | К***N | Кольцо уплотнительное 240Х3 СSN | |
| 19 | 2***} | Вилка | |
| 20 | 2***} | Проволока стопорная | |
| 21 | 2***} | Накладка | |
| 22 | 3***} | Ролик III 6Х12 СSN 02 3685 | |
| 23 | 2***} | Центральная шестерня | |
| 24 | У***3 | Уплотнение для валов G70Х90Х13 | |
| 25 | 2***} | Центральная шестерня | |
| 26 | 2***} | Накладка | |
| 27 | 2***} | Втулка подшипников | |
| 28 | К***N | Кольцо уплотнительное 260Х5 СSN | |
| 29 | К***N | Кольцо уплотнительное 250Х3 СSN | |
| 30 | 9***} | Шарикоподшипник 6026А | |
| 31 | К***2 | Кольцо стопорное 200 СSN 02 | |
| 32 | К***2 | Кольцо стопорное 130 СSN 02 | |
| 33 | 2***} | Сателлит | |
| 34 | 2***} | Цапфа | |
| 35 | 2***} | Дифференциал | |
| 36 | 2***} | Коробка дифференциала | |
| 37 | У***3 | Уплотнение для валов G 95Х120Х13 | |
| 38 | 2***} | Втулка подшипника | |
| 39 | 3***} | Кольцо стопорное 95 СSN 02 2930 | |
| 40 | 3***} | Подшипник 6219 СSN 02 4630 | |
| 41 | К***2 | Кольцо стопорное 170 СSN 02 | |
| 42 | 2***} | Муфта переключения | |
| 43 | 3***} | Шпонка 8Н 9Х7Х36 СSN 02 2562 | |
| 44 | 2***} | Палец подвижной | |
| 45 | 2***} | Муфта соединительная | |
| 46 | 3***} | Кольцо стопорное 70 СSN 02 2931 | |
| 48 | 2***} | Палец | |
| 50 | 2***} | Вилка переключения | |
| 51 | 2***} | Палец направляющий | |
| 52 | К***4 | Кольцо уплотнительное 18Х14 | |
| 52 | К***N | Кольцо уплотнительное 18Х14 СSN | |
| 53 | 2***} | Хомут | |
| 54 | 2***} | Вал соединительный | |
| 55 | К***N | Кольцо уплотнительное 50Х2 СSN | |
| 56 | К***N | Кольцо уплотнительное 80Х3 СSN | |
| 57 | 2***} | Проволока стопорная | |
| 58 | 2***} | Вал соединительный | |
| 59 | 2***} | Кольцо уплотнительное | |
| 60 | К***N | Кольцо уплотнительное 70Х3 СSN | |
| 61 | 2***} | Хомут | |
| 62 | 2***} | Вилка | |
| 63 | 2***} | Вилка | |
| 64 | 2***} | Палец направляющий | |
| 65 | К***3 | Кольцо уплотнительное 250Х3 | |
| 66 | 2***} | Поперечник | |
| 67 | 2***} | Гайка М20 | |
| 68 | К***4 | Кольцо уплотнительное 10Х14 | |
| 68 | К***N | Кольцо уплотнительное 10Х14 СSN | |
| 69 | 3***} | Пробка М10Х1 СSN 02 1915.15 | |
| 70 | К***N | Кольцо уплотнительное 38Х44 СSN | |
| 71 | 2***} | Пробка М36Х1.5 | |
| 72 | 3***} | Болт ISО 7434 М12Х50-14Н-А5G | |
| 73 | В***4 | Винт установочный ISО 7434 | |
| 74 | 3***} | Гайка ISО 4035 М12-04-А3G | |
| 75 | 2***} | Поперечник | |
| 76 | 2***} | Кольцо | |
| 77 | 3***} | Втулка РS 2440 КU | |
| 78 | 2***} | Шайба стопорная | |
| 79 | Ш***2 | Шайба стопорная 10.5 СSN 02 | |
| 80 | 3***} | Болт ISО 4017 М10Х16-8.8-А5G |
