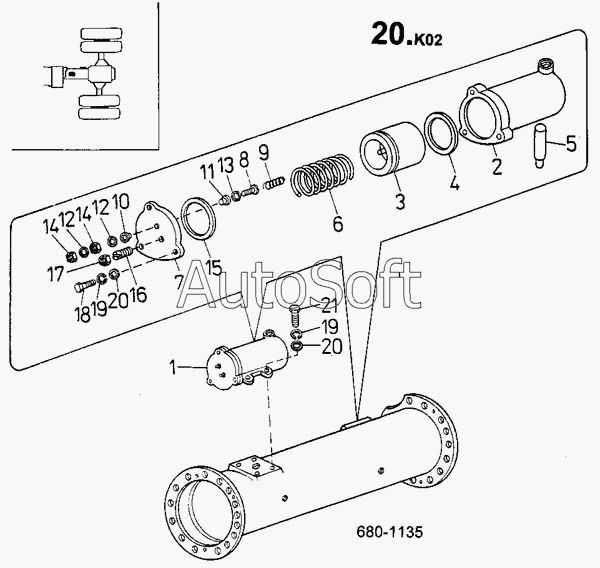

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Приводной цилиндр (680)
1
20 7532 {20К02/01А}
2
20 4539 {20К02/02А}
3
20 4536 0504 {20К02/03А}
4
Кольцо уплотнительное 60Х50 СSN
5
20 5011 {20К02/05А}
6
20 5051 1414 {20К02/06А}
7
20 4541 {20К02/07А}
8
9
20 5051 1614 {20К02/09А}
10
11
12
13
14
15
Кольцо уплотнительное 60Х2 СSN
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20 4536 0504 {20К02/03А} | 2***} | Поршень | |
| 20 4539 {20К02/02А} | 2***} | Цилиндр управления | |
| 20 4541 {20К02/07А} | 2***} | Крышка цилиндра | |
| 20 5011 {20К02/05А} | 2***} | Палец управления | |
| 20 5051 1414 {20К02/06А} | 2***} | Пружина | |
| 20 5051 1614 {20К02/09А} | 2***} | Пружина | |
| 20 7532 {20К02/01А} | 2***} | Цилиндр управления | |
| Кольцо уплотнительное 60Х2 СSN | К***N | Кольцо уплотнительное 60Х2 СSN | |
| Кольцо уплотнительное 60Х50 СSN | К***N | Кольцо уплотнительное 60Х50 СSN | |
| 1 | 2***} | Цилиндр управления | |
| 2 | 2***} | Цилиндр управления | |
| 3 | 2***} | Поршень | |
| 4 | К***N | Кольцо уплотнительное 60Х50 СSN | |
| 5 | 2***} | Палец управления | |
| 6 | 2***} | Пружина | |
| 7 | 2***} | Крышка цилиндра | |
| 8 | 3***} | Болт ISО 1207 М4Х28-5.8-А4G | |
| 9 | 2***} | Пружина | |
| 10 | 2***} | Шайба | |
| 11 | 2***} | Шайба 5 ММ | |
| 12 | 3***} | Шайба 4.3 СSN 02 1702.15 | |
| 13 | 3***} | Шайба 4.3 СSN 02 1726.15 | |
| 14 | 3***} | Гайка ISО 4032 М4-5-А2G | |
| 15 | К***N | Кольцо уплотнительное 60Х2 СSN | |
| 16 | В***2 | Винт установочный М8Х35 СSN 02 | |
| 17 | 3***} | Гайка ISО 4035 М8-04-А2G | |
| 18 | 3***} | Болт ISО 4017 М8Х25-5.8-А4G | |
| 19 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 20 | 3***} | Шайба 8.4 СSN 02 1702.15 | |
| 21 | 3***} | Болт ISО 4017 М8Х30-5.8-А4G |
