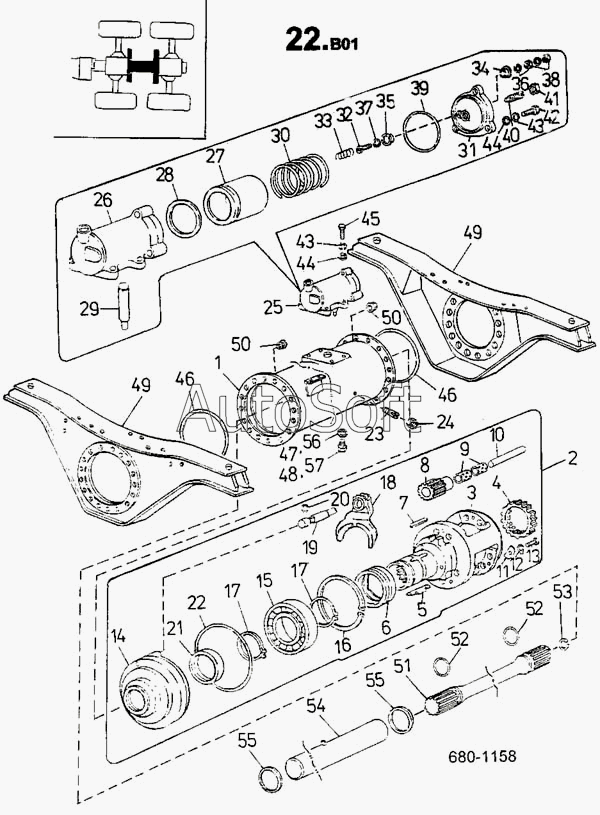

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Соединительная часть задняя, дифференциал, цилиндр (680)
44
30
31
32
33
34
35
36
37
38
39
40
41
42
43
29
45
46
47
48
49
50
51
52
53
54
55
56
57
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Промежуточная часть | |
| 2 | 2***} | Дифференциал | |
| 3 | 2***} | Коробка дифференциала | |
| 4 | 2***} | Муфта соединительная | |
| 5 | 2***} | Палец подвижной | |
| 6 | 2***} | Муфта переключения | |
| 7 | 3***} | Шпонка 8Н 9Х7Х36 СSN 02 2562 | |
| 8 | 2***} | Сателлит | |
| 9 | 3***} | Втулка РS 2440 КU | |
| 10 | 2***} | Палец | |
| 11 | 2***} | Шайба стопорная | |
| 12 | Ш***2 | Шайба стопорная 10.5 СSN 02 | |
| 13 | 3***} | Болт ISО 4017 М10Х16-8.8-А5G | |
| 14 | 2***} | Втулка подшипника | |
| 15 | 3***} | Подшипник 6219 СSN 02 4630 | |
| 16 | К***2 | Кольцо стопорное 170 СSN 02 | |
| 17 | К***2 | Кольцо стопорное 95 СSN 02 | |
| 18 | 2***} | Вилка переключения | |
| 19 | 2***} | Палец направляющий | |
| 20 | К***N | Кольцо уплотнительное 18Х14 СSN | |
| 21 | У***G | Уплотнение для валов G | |
| 22 | К***5 | Кольцо уплотнительное 220Х5 | |
| 23 | В***4 | Винт установочный ISО 7434 | |
| 24 | 3***} | Гайка ISО 4035 М12-04-А3G | |
| 25 | 2***} | Цилиндр управления | |
| 26 | 2***} | Цилиндр управления | |
| 27 | 2***} | Поршень | |
| 28 | К***N | Кольцо уплотнительное 60Х50 СSN | |
| 29 | 2***} | Палец управления | |
| 30 | 2***} | Пружина | |
| 31 | 2***} | Крышка цилиндра | |
| 32 | 3***} | Болт ISО 1207 М4Х28-5.8-А4G | |
| 33 | 2***} | Пружина | |
| 34 | 2***} | Шайба | |
| 35 | 2***} | Шайба 5 ММ | |
| 36 | 3***} | Шайба 4.3 СSN 02 1702.15 | |
| 37 | 3***} | Шайба 4.3 СSN 02 1726.15 | |
| 38 | 3***} | Гайка ISО 4032 М4-5-А2G | |
| 39 | К***N | Кольцо уплотнительное 60Х2 СSN | |
| 40 | В***2 | Винт установочный М8Х35 СSN 02 | |
| 41 | 3***} | Гайка ISО 4035 М8-04-А2G | |
| 42 | 3***} | Болт ISО 4017 М8Х25-5.8-А4G | |
| 43 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 44 | 3***} | Шайба 8.4 СSN 02 1702.15 | |
| 45 | 3***} | Болт ISО 4017 М8Х30-5.8-А4G | |
| 46 | К***N | Кольцо уплотнительное 250Х3 СSN | |
| 47 | К***N | Кольцо уплотнительное 14Х18 СSN | |
| 48 | Б***1 | Болт сливной М14Х1.5 СSN 31 | |
| 49 | 2***} | Поперечник | |
| 50 | 2***} | Гайка М20 | |
| 51 | 2***} | Вал соединительный задний | |
| 52 | К***3 | Кольцо уплотнительное 50Х3 | |
| 53 | К***2 | Кольцо стопорное 70 СSN 02 | |
| 54 | 2***} | Трубка защитная | |
| 55 | К***0 | Кольцо уплотнительное 80Х70 | |
| 56 | К***N | Кольцо уплотнительное 10Х14 СSN | |
| 57 | 3***} | Пробка М10Х1 СSN 02 1915.15 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
