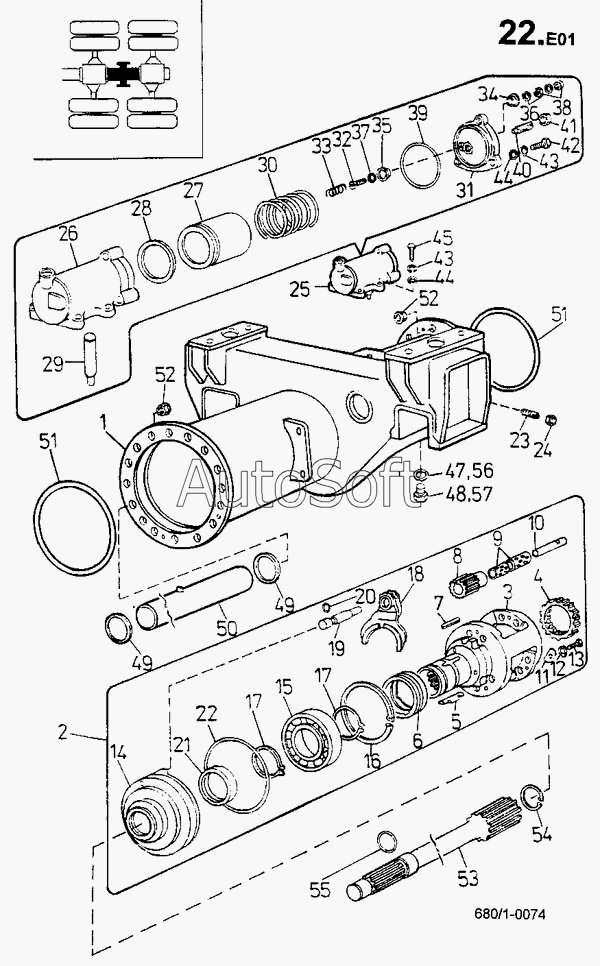

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Соединительная часть задняя, дифференциал, цилиндр (680/1)
43
30
31
32
33
34
35
36
37
38
39
40
41
42
29
44
45
47
48
49
50
51
52
53
54
55
56
57
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Промежуточная часть | |
| 2 | 2***} | Дифференциал | |
| 3 | 2***} | Коробка дифференциала | |
| 4 | 2***} | Муфта соединительная | |
| 5 | 2***} | Палец подвижной | |
| 6 | 2***} | Муфта переключения | |
| 7 | 3***} | Шпонка 8Н 9Х7Х36 СSN 02 2562 | |
| 8 | 2***} | Сателлит | |
| 9 | 3***} | Втулка РS 2440 КU | |
| 10 | 2***} | Палец | |
| 11 | 2***} | Шайба стопорная | |
| 12 | Ш***2 | Шайба стопорная 10.5 СSN 02 | |
| 13 | 3***} | Болт ISО 4017 М10Х16-8.8-А5G | |
| 14 | 2***} | Втулка подшипника | |
| 15 | 3***} | Подшипник 6219 СSN 02 4630 | |
| 16 | К***2 | Кольцо стопорное 170 СSN 02 | |
| 17 | К***2 | Кольцо стопорное 95 СSN 02 | |
| 18 | 2***} | Вилка переключения | |
| 19 | 2***} | Палец направляющий | |
| 20 | К***4 | Кольцо уплотнительное 18Х14 | |
| 21 | У***G | Уплотнение для валов G | |
| 22 | К***5 | Кольцо уплотнительное 220Х5 | |
| 23 | В***4 | Винт установочный ISО 7434 | |
| 24 | 3***} | Гайка ISО 4035 М12-04-А3G | |
| 25 | 2***} | Цилиндр управления | |
| 26 | 2***} | Цилиндр управления | |
| 27 | 2***} | Поршень | |
| 28 | К***0 | Кольцо уплотнительное 60Х50 | |
| 29 | 2***} | Палец управления | |
| 30 | 2***} | Пружина | |
| 31 | 2***} | Крышка цилиндра | |
| 32 | 3***} | Болт ISО 1207 М4Х28-5.8-А4G | |
| 33 | 2***} | Пружина | |
| 34 | 2***} | Шайба | |
| 35 | 2***} | Шайба 5 ММ | |
| 36 | 3***} | Шайба 4.3 СSN 02 1702.15 | |
| 37 | 3***} | Шайба 4.3 СSN 02 1726.15 | |
| 38 | 3***} | Гайка ISО 4032 М4-5-А2G | |
| 39 | К***N | Кольцо уплотнительное 60Х2 СSN | |
| 40 | В***2 | Винт установочный М8Х35 СSN 02 | |
| 41 | 3***} | Гайка ISО 4035 М8-04-А2G | |
| 42 | 3***} | Болт ISО 4017 М8Х25-5.8-А4G | |
| 43 | Ш***2 | Шайба пружинная 8 СSN 02 | |
| 44 | 3***} | Шайба 8.4 СSN 02 1702.15 | |
| 45 | 3***} | Болт ISО 4017 М8Х30-5.8-А4G | |
| 47 | К***8 | Кольцо уплотнительное 14Х18 | |
| 48 | Б***1 | Болт сливной М14Х1.5 СSN 31 | |
| 49 | К***0 | Кольцо уплотнительное 80Х70 | |
| 50 | 2***} | Трубка защитная | |
| 51 | К***3 | Кольцо уплотнительное 250Х3 | |
| 52 | 2***} | Гайка М20 | |
| 53 | 2***} | Вал соединительный задний | |
| 54 | К***2 | Кольцо стопорное 70 СSN 02 | |
| 55 | К***3 | Кольцо уплотнительное 50Х3 | |
| 56 | К***4 | Кольцо уплотнительное 10Х14 | |
| 57 | 3***} | Пробка М10Х1 СSN 02 1915.15 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
