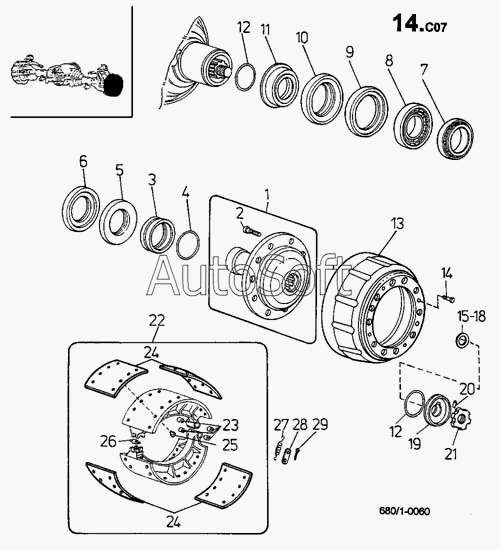

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Ступица колеса, тормозной барабан
15
29
28
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Ступица переднего колеса | |
| 2 | 2***} | Болт колеса | |
| 3 | 2***} | Кольцо распорное | |
| 4 | К***N | Кольцо уплотнительное 140Х5 СSN | |
| 5 | У***Р | Уплотнение для валов GР | |
| 6 | У***5 | Уплотнение для валов G160Х190Х15 | |
| 7 | 9***} | Подшипник 30221А | |
| 8 | К***к | Конический роликоподшипник | |
| 9 | У***5 | Уплотнение для валов G170Х200Х15 | |
| 10 | У***Р | Уплотнение для валов GР | |
| 11 | 2***} | Кольцо распорное | |
| 12 | К***3 | Кольцо уплотнительное 90Х3 | |
| 12 | К***N | Кольцо уплотнительное 90Х3 СSN | |
| 13 | 2***} | Барабан тормозной | |
| 14 | 3***} | Болт М8Х16 СSN 02 1207.55 | |
| 15 | 2***} | Шайба установочная 0.2 ММ | |
| 16 | 2***} | Шайба установочная 0.3 ММ | |
| 17 | 2***} | Шайба установочная 0.5 ММ | |
| 18 | 2***} | Шайба установочная 1.0 ММ | |
| 19 | 2***} | Шайба стопорная | |
| 20 | 3***} | Ролик III 8Х8 СSN 02 3685 | |
| 21 | 2***} | Гайка | |
| 22 | 2***} | Колодка тормозная | |
| 23 | 3***} | Втулка РS 3020 КU | |
| 24 | 2***} | Накладка тормозная | |
| 25 | 9***} | Заклепка 8Х18 СSN 02 2331.7 | |
| 26 | 2***} | Ролик | |
| 27 | 2***} | Пружина | |
| 28 | 2***} | Шайба стопорная | |
| 29 | 3***} | Шплинт 6.3Х40 СSN 02 1781.05 |
