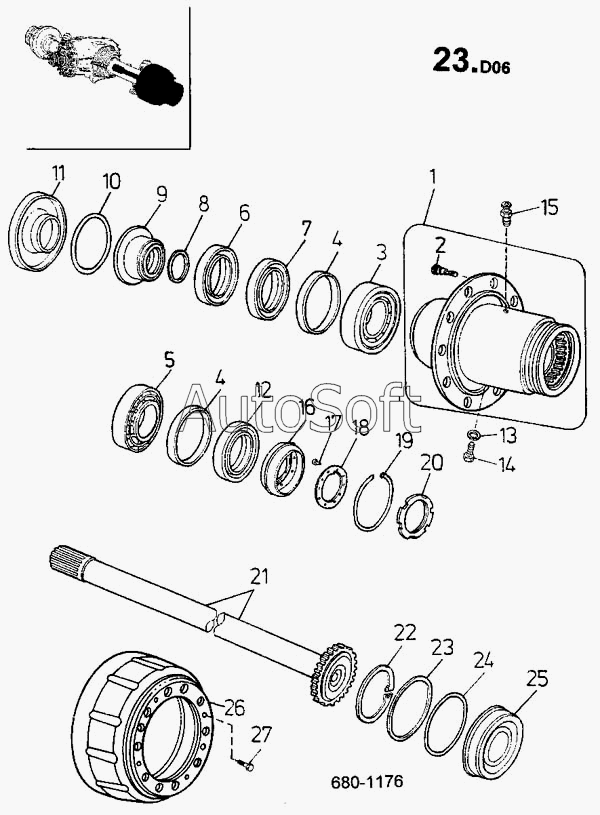

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Ступица колеса, тормозной барабан (680)
1
2
3
4
5
6
7
8
8
9
10
11
12
13
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***} | Ступица заднего колеса | |
| 2 | 2***} | Болт колеса | |
| 3 | Р***2 | Роликоподшипник 30221А СSN 02 | |
| 4 | 2***} | Кольцо распорное | |
| 5 | Р***й | Роликоподшипник конический | |
| 6 | У***Р | Уплотнение для валов GР | |
| 7 | У***в | Уплотнение для валов | |
| 8 | К***5 | Кольцо уплотнительное 110Х5 | |
| 8 | К***N | Кольцо уплотнительное 110Х5 СSN | |
| 9 | 2***} | Распорка | |
| 10 | 2***} | Кольцо стяжное | |
| 11 | 2***} | Крышка защитная | |
| 12 | У***в | Уплотнение для валов | |
| 13 | К***8 | Кольцо уплотнительное 14Х18 | |
| 13 | К***N | Кольцо уплотнительное 14Х18 СSN | |
| 14 | Б***1 | Болт сливной М14Х1.5 СSN 31 | |
| 15 | Н***N | Ниппель масленки 16 М10Х1 СSN | |
| 15 | Н***3 | Ниппель масленки 16 М10Х1 СSN 23 | |
| 16 | 2***} | Гайка стопорная | |
| 17 | 2***} | Штифт регулировочный | |
| 18 | 2***} | Шайба регулировочная 3.3 ММ | |
| 19 | 2***} | Кольцо опорное | |
| 20 | 2***} | Гайка кольцевая | |
| 21 | 2***} | Вал заднего моста | |
| 22 | К***2 | Кольцо стопорное 190 СSN 02 | |
| 23 | К***5 | Кольцо уплотнительное 200Х5 | |
| 24 | 2***} | Кольцо стопорное | |
| 25 | 2***} | Крышка уплотнительная | |
| 26 | 2***} | Барабан тормозной | |
| 27 | 3***} | Болт М8Х16 СSN 02 1207.55 |
