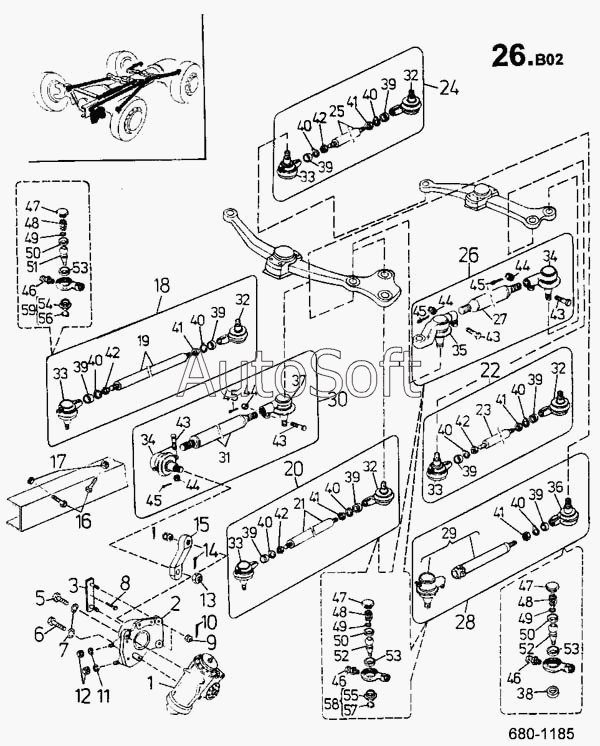

Каталог запасных частей к технике: ТАТРА 815-2 EURO II. Управление шасси (680)
39
45
45
44
43
42
42
41
40
46
38
37
36
35
34
33
32
20 7506 5844 {26В02/31А}
52
59
58
57
56
55
54
53
53
31
51
50
49
49
48
47
47
7
15
14
13
12
11
10
9
8
20 2166 {26В02/15А}
20 5201 2994 {26В02/06А}
6
20 5201 2984 {26В02/05А}
5
3
2
336 {26В02/01А}
23
20 7506 5834 {26В02/30А}
30
29
28
27
26
25
24
1
22
21
20
19
18
17
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20 2166 {26В02/15А} | 2***} | Рычаг управления | |
| 20 5201 2984 {26В02/05А} | 2***} | Болт | |
| 20 5201 2994 {26В02/06А} | 2***} | Болт М20Х1.5 | |
| 20 7506 5834 {26В02/30А} | 2***} | Тяга | |
| 20 7506 5844 {26В02/31А} | 2***} | Тяга | |
| 336 {26В02/01А} | 3***} | Гидравлические управление | |
| 1 | 3***} | Гидравлические управление | |
| 2 | 2***} | Кронштейн | |
| 3 | 2***} | Держатель | |
| 5 | 2***} | Болт М18Х1.5Х35 | |
| 6 | 3***} | Болт ISО 8765 М18Х1.5Х55-8.8-А6G | |
| 7 | Ш***2 | Шайба пружинная 18 СSN 02 | |
| 8 | 3***} | Болт ISО 4017 М8Х25-5.8-А4G | |
| 9 | 3***} | Гайка М20Х1.5 СSN 02 1411.55 | |
| 10 | 3***} | Шплинт 4Х36 СSN 02 1781.05 | |
| 11 | Ш***2 | Шайба пружинная 20 СSN 02 | |
| 12 | 3***} | Гайка ISО 8673 М20Х1.5-8-А4G | |
| 13 | 3***} | Гайка М27Х2 СSN 02 1412.25 | |
| 14 | 3***} | Шплинт 5Х50 СSN 02 1781.05 | |
| 15 | 2***} | Рычаг управления | |
| 16 | 3***} | Болт ISО 4017 М16Х30-8.8-А5G | |
| 17 | 3***} | Гайка ISО 4035 М16-04-А3G | |
| 18 | 2***} | Тяга левая передняя | |
| 19 | 2***} | Тяга рулевая | |
| 20 | 2***} | Тяга передняя правая | |
| 21 | 2***} | Тяга рулевого управления | |
| 22 | 2***} | Тяга правая задняя | |
| 23 | 2***} | Тяга рулевая | |
| 24 | 2***} | Тяга левая задняя | |
| 25 | 2***} | Тяга рулевая | |
| 26 | 2***} | Тяга рулевого управления | |
| 27 | 2***} | Тяга рулевого управления | |
| 28 | 2***} | Цилиндр сервоуправления | |
| 29 | Ц***я | Цилиндр сервоуправления | |
| 30 | 2***} | Тяга | |
| 31 | 2***} | Тяга | |
| 32 | 2***} | Шарнир шаровой | |
| 33 | 2***} | Шарнир шаровой | |
| 34 | 2***} | Шарнир шаровой | |
| 35 | 2***} | Шарик шаровой | |
| 36 | 2***} | Шарнир шаровой | |
| 37 | 2***} | Шарик шаровой | |
| 38 | 2***} | Кольцо резиновое | |
| 39 | 2***} | Втулка | |
| 40 | 2***} | Шайба стопорная | |
| 41 | 3***} | Гайка ISО 8675 М27Х2-05-А4G | |
| 42 | 3***} | Гайка ISО 8675 М27Х2 L-05-А4G | |
| 42 | 3***} | Гайка ISО 8675 М27Х2 L-05-А4G | |
| 43 | 2***} | Болт | |
| 44 | 3***} | Гайка М12 СSN 02 1411.25 | |
| 45 | 3***} | Шплинт 3.2Х25 СSN 02 1781.05 | |
| 45 | 3***} | Шплинт 3.2Х25 СSN 02 1781.05 | |
| 46 | Н***3 | Ниппель масленки М10Х1 СSN 23 | |
| 47 | 2***} | Крышка шарнира | |
| 47 | 2***} | Крышка шарнира | |
| 48 | 2***} | Пружина | |
| 49 | 2***} | Шайба установочная 0.5 ММ | |
| 49 | 2***} | Шайба установочная 0.5 ММ | |
| 50 | 2***} | Сферическое гнездо верхнее | |
| 51 | 2***} | Цапфа шаровая | |
| 52 | 2***} | Цапфа шаровая | |
| 53 | 2***} | Сферическое гнездо нижнее | |
| 53 | С***о | Сферическое гнездо | |
| 54 | 2***} | Чехол | |
| 55 | 2***} | Чехол | |
| 56 | 2***} | Бортовое кольцо | |
| 57 | 2***} | Кольцо стопорное | |
| 58 | 2***} | Чехол пылезащитный | |
| 59 | П***е | Пыленепроницаемое |
